WeMOS D1 Mini NodeMCU ESP8266-12F ESP-12 CH340 do Arduino Mikrokontroler

Moduł WiFi WeMOS D1 Mini ESP8266-12F do Arduino i do ESP8266

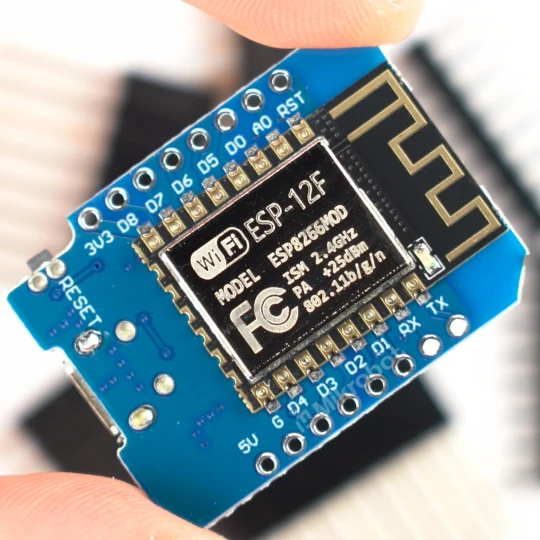

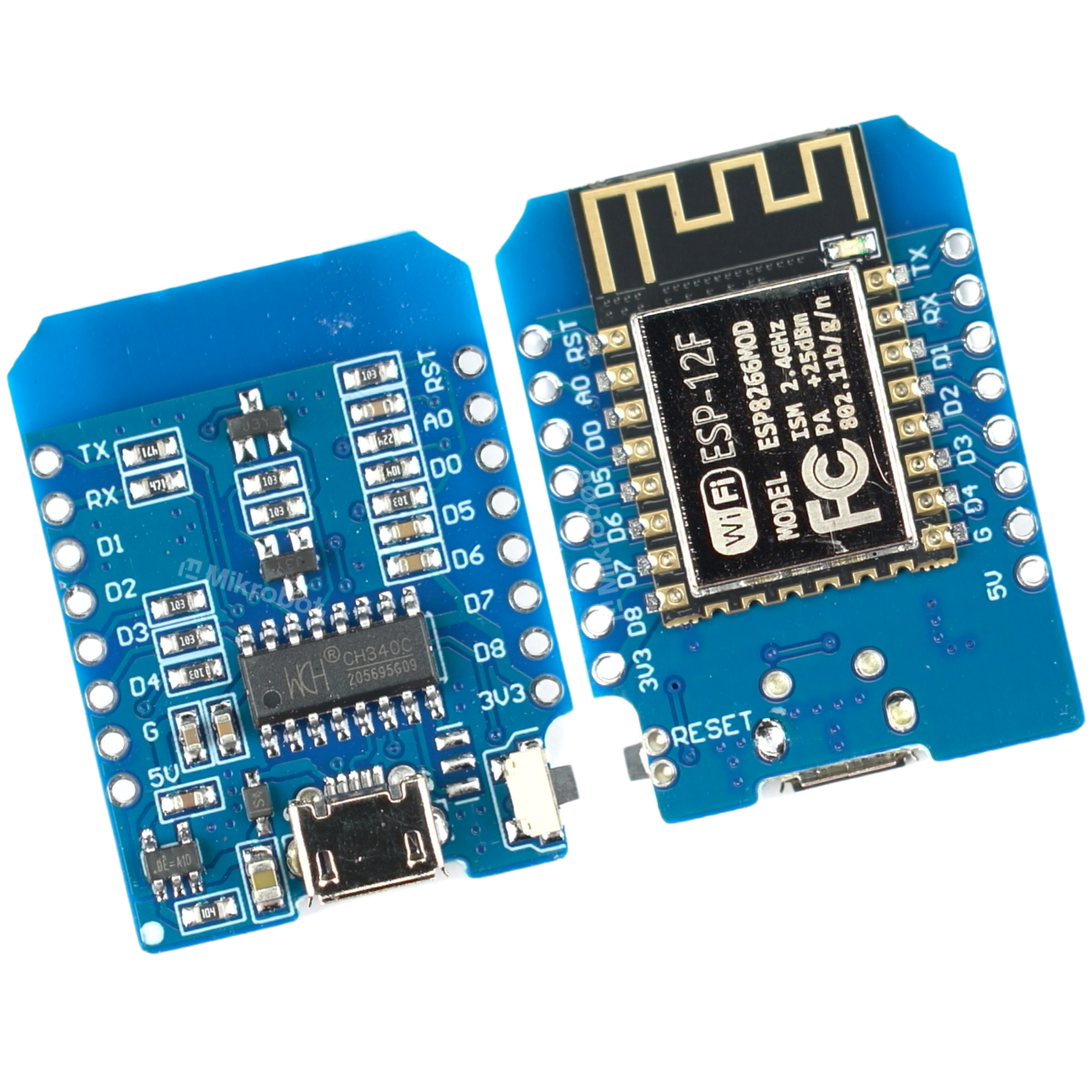

Kompaktowy moduł WiFi oparty na układzie ESP8266, w pełni zgodny z popularnym standardem Wemos D1 Mini. Sercem układu jest zintegrowany moduł ESP8266-12F wyposażony w 4 MB pamięci Flash. Komunikację z komputerem zapewnia wbudowany konwerter USB-UART CH340. Płytka oferuje bogaty zestaw wyprowadzeń, w tym 11 pinów GPIO (z czego 10 obsługuje sygnał PWM), wejście analogowe ADC oraz popularne interfejsy komunikacyjne: UART, I2C, SPI, 1-Wire. Zasilanie i programowanie odbywa się poprzez złącze microUSB.

Prezentowany moduł stanowi doskonałą alternatywę dla oryginalnych rozwiązań, wykorzystując sprawdzony procesor oraz pamięć w formie gotowego modułu ESP-12F. Jest to idealny wybór dla projektów IoT wymagających niezawodnej komunikacji bezprzewodowej z wykorzystaniem platformy ESP8266. Co ważne, mikrokontroler można w prosty sposób programować bezpośrednio przez popularne środowisko Arduino IDE.

Kluczowe cechy techniczne

• Napięcie zasilania: 3.3V (lub 5V przez port USB)
• Standard Wi-Fi: 802.11 b/g/n
• Tryby pracy sieciowej: AP (Access Point), STA (Standalone), AP+STA
• Obsługiwane protokoły zabezpieczeń: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
• Ilość cyfrowych wejść/wyjść (GPIO): 11
• Ilość kanałów PWM: 10
• Ilość wejść analogowych (ADC): 1
• Interfejsy szeregowe: UART, SPI, I2C, 1-Wire
• Pamięć Flash: 4MB

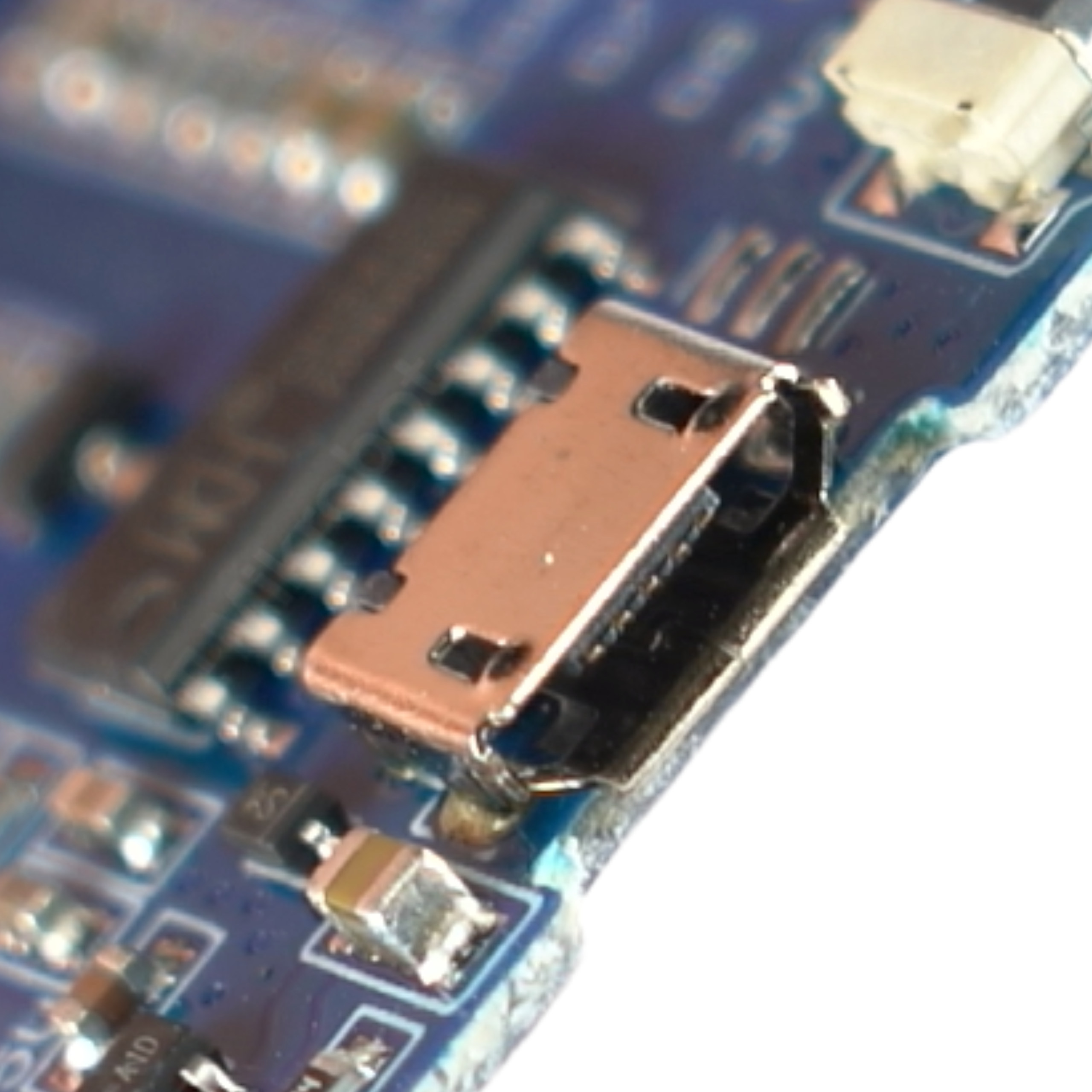

• Złącze komunikacyjne: microUSB
• Dodatkowe wyposażenie: Przycisk RESET oraz wbudowana antena PCB
• Wymiary fizyczne: 34mm x 26mm

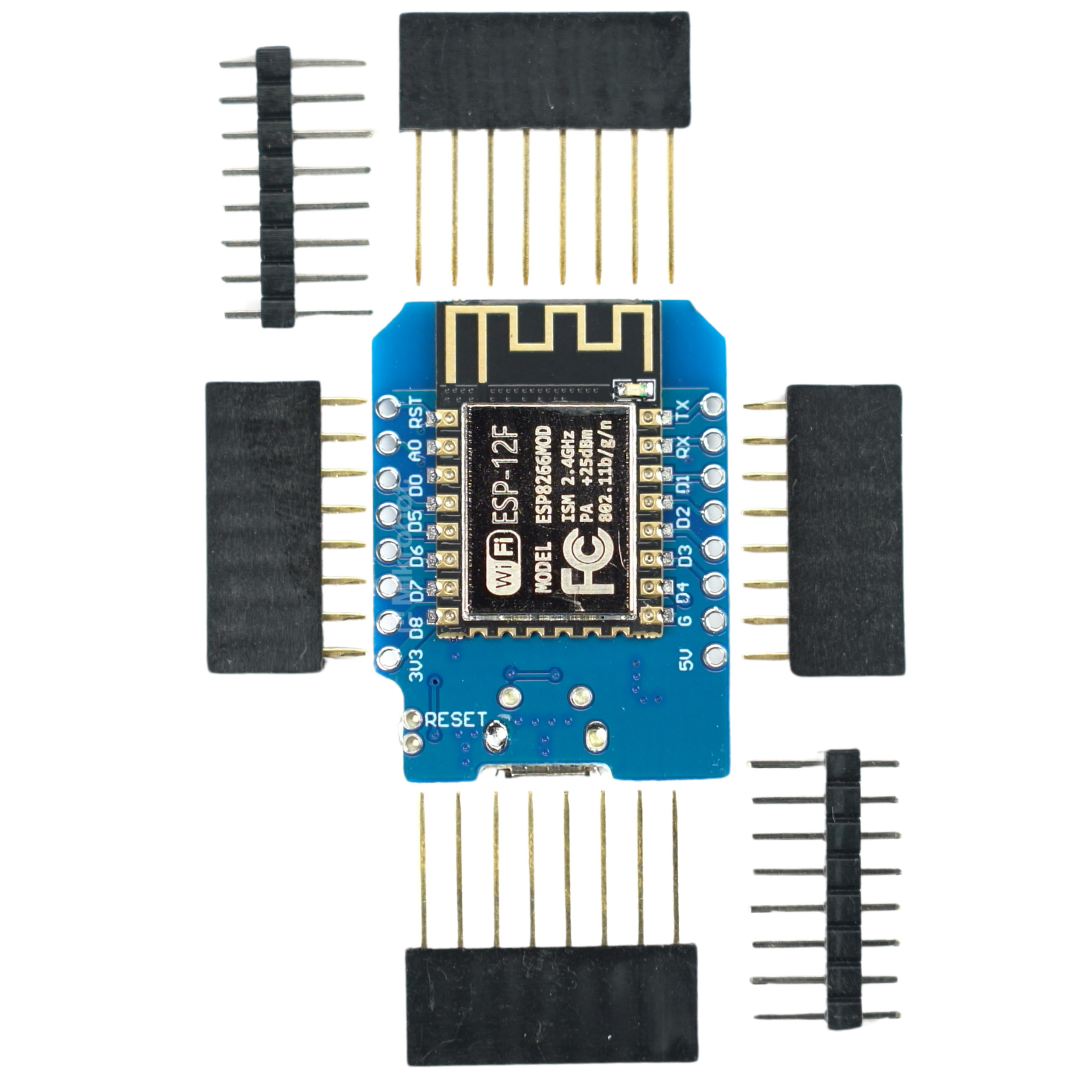

• Złącza w zestawie: 2 szt. listwa męska, 2 szt. listwa żeńska, 2 szt. przedłużona żeńska

Przykładowe zastosowania

• Inteligentne gniazdka i przełączniki w systemach Smart Home
• Bezprzewodowe stacje pogodowe i czujniki środowiskowe
• Sterowniki oświetlenia LED z komunikacją WiFi
• Moduły powiadomień i alarmów IoT
• Robotyka i zdalne sterowanie urządzeniami przez sieć lokalną

Korzyści

• Łatwe programowanie w znanym środowisku Arduino IDE
• Kompaktowe wymiary ułatwiające integrację w niewielkich obudowach i układach docelowych
• Wysoka kompatybilność z istniejącymi bibliotekami i projektami dla ESP8266
• Komplet złącz w zestawie pozwalający na elastyczny montaż - lutowanie według własnych potrzeb
• Stabilna praca dzięki sprawdzonej konstrukcji modułu ESP-12F i niezawodnemu konwerterowi CH340
