Czujnik odległości laserowy VL53L1X ToF TOF400C - 400cm I2C do Arduino 3-5V

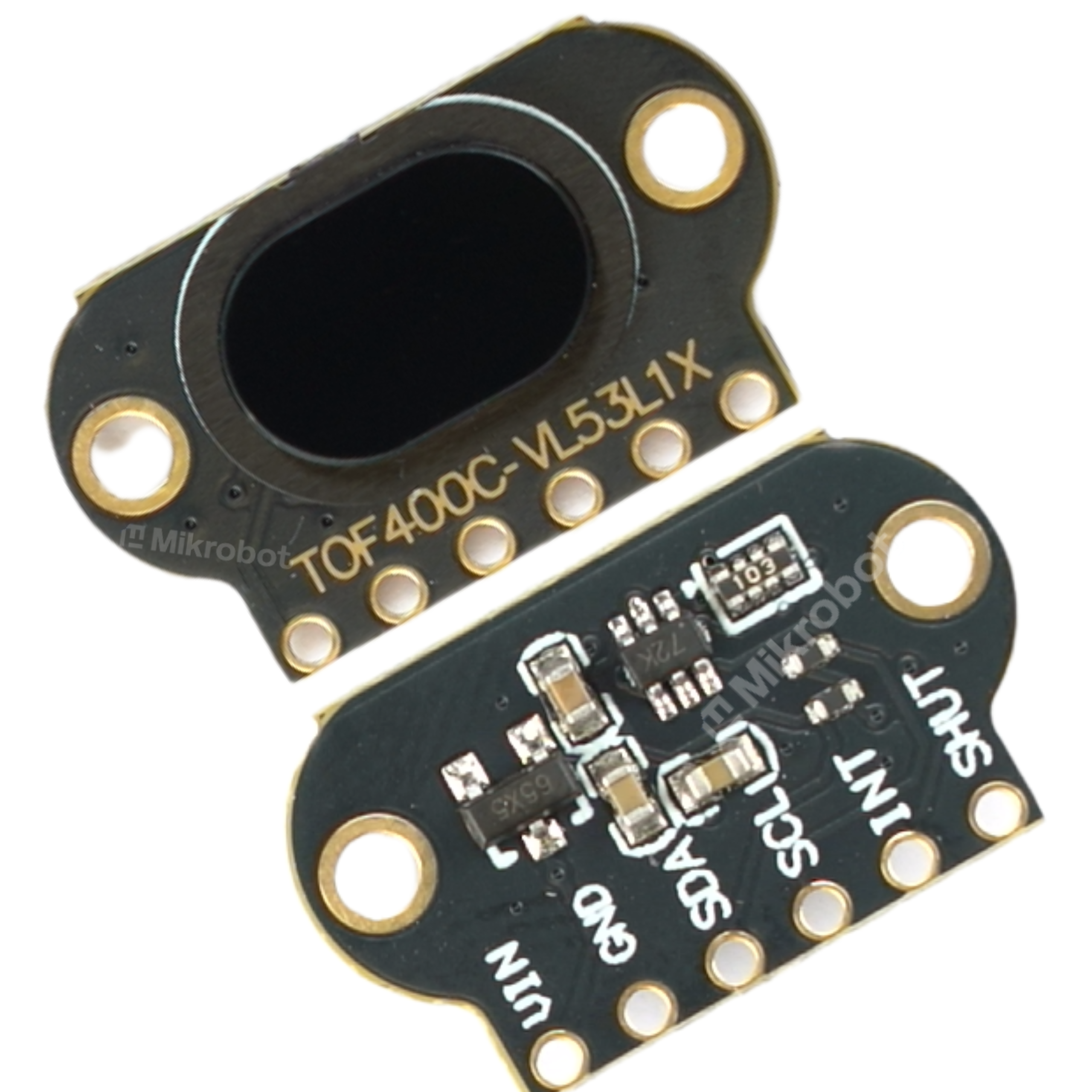

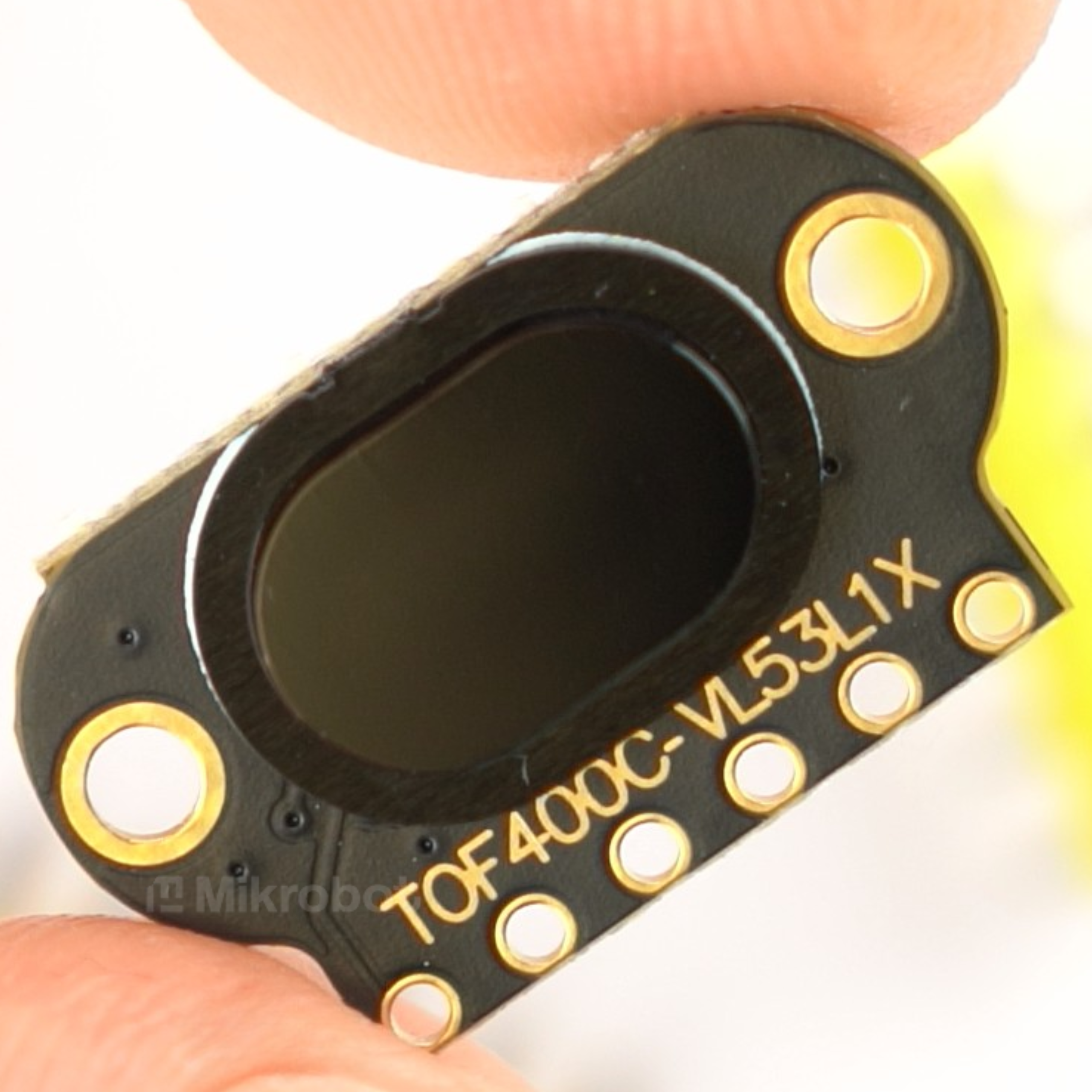

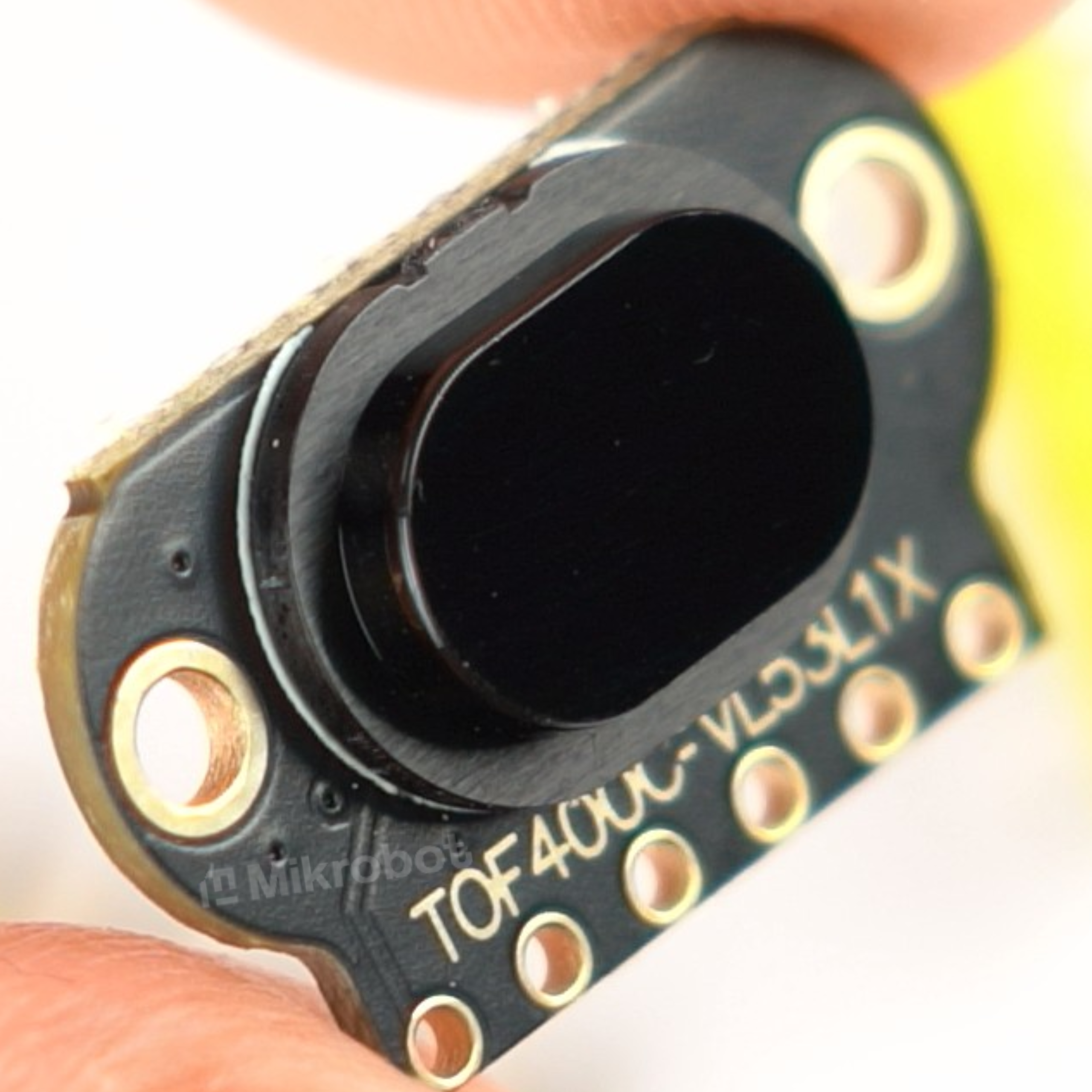

Laserowy czujnik odległości VL53L1X ToF TOF400C

Moduł czujnika odległości oparty na układzie VL53L1X. Wykorzystuje zaawansowaną technologię Time-of-Flight (ToF), która opiera się na pomiarze czasu przelotu wiązki laserowej, a nie na natężeniu odbitego światła. Gwarantuje to stabilne i precyzyjne odczyty niezależnie od koloru oraz rodzaju badanej powierzchni. Moduł ułatwia budowę zaawansowanych systemów pomiarowych i stanowi doskonały wybór do Arduino, do ESP32, do ESP8266, do STM32 oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Model czujnika: VL53L1X (wersja modułu: TOF400C)
• Technologia pomiaru: Time-of-Flight (ToF)
• Napięcie zasilania: 3 V - 5 V
• Zasięg pomiaru: od 4 cm do 400 cm
• Strefa martwa: około 4 cm
• Rozdzielczość pomiaru: 1 mm
• Częstotliwość odświeżania: do 50 Hz
• Interfejs komunikacyjny: magistrala I2C (domyślny adres: 0x29)
• Źródło światła: laser VCSEL 940 nm (bezpieczna Klasa 1)
• Kąt widzenia: około 27 stopni (z możliwością programowania obszaru ROI)
• Wymiary: około 20 x 12 mm

Korzyści

Zastosowanie czujnika z serii VL53L1X niesie za sobą szereg zalet w projektach elektronicznych. Poniżej zestawiono najważniejsze atuty tego rozwiązania:

• Wysoka niezawodność odczytów dzięki architekturze ToF, całkowicie niezależna od refleksyjności i barwy wykrywanego obiektu.
• Bezproblemowa integracja sprzętowa ze względu na szeroki zakres akceptowanego napięcia zasilania 3 V - 5 V.
• Łatwa konfiguracja i komunikacja poprzez dwuprzewodową magistralę I2C, obsługiwaną przez większość popularnych mikrokontrolerów.
• Opcja modyfikacji programowalnego obszaru pomiarowego (ROI), co umożliwia precyzyjne dostosowanie pola widzenia układu do docelowego środowiska pracy.
• Bardzo duży zakres działania dochodzący do 400 cm przy zachowaniu kompaktowych wymiarów fizycznych modułu.

Przykładowe zastosowania

Dzięki wysokiej precyzji i elastyczności w zasilaniu, moduł znajduje zastosowanie w wielu dziedzinach elektroniki i automatyki:

• Robotyka mobilna - systemy unikania przeszkód, nawigacja oraz podstawowe mapowanie przestrzeni.
• Drony i miniaturowe pojazdy bezzałogowe - kontrola pułapu lotu oraz dystansu od podłoża.
• Inteligentne urządzenia z segmentu IoT, systemy alarmowe i rozwiązania automatyki domowej.
• Bezkontaktowe systemy sterowania interfejsami za pomocą gestów.
• Przemysłowe aplikacje zliczania obiektów oraz kontroli odległości na liniach produkcyjnych.
• Systemy inteligentnego oświetlenia i precyzyjne wykrywanie obecności w określonych strefach architektonicznych.

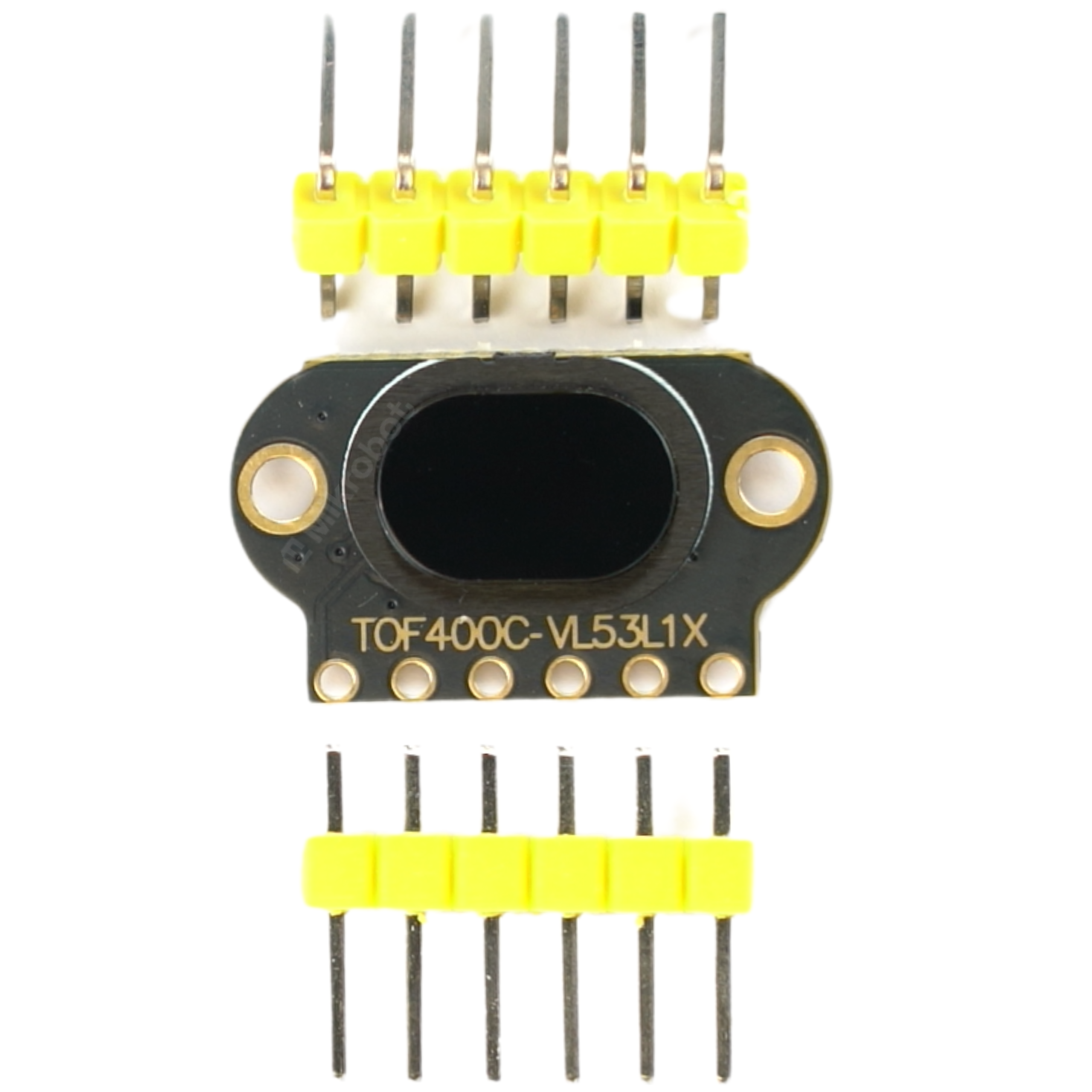

Zawartość zestawu

• Moduł czujnika odległości VL53L1X TOF400C
• Piny proste do wlutowania
• Piny kątowe do wlutowania
