Moduł radiowy HC-12 SI4438 433MHz nadajnik odbiornik UART + antena do ESP32

Moduł radiowy HC-12 SI4438 433MHz transceiver + antena

Kompaktowy moduł radiowy typu transceiver - nadaje i odbiera dane na jednej płytce. Urządzenie operuje na popularnym paśmie o częstotliwości 433 MHz i jest zasilane napięciem stałym z zakresu od 3 V do 5 V. Sercem układu jest STM8S003F3P6 obsługujący port szeregowy oraz wysokiej jakości układ radiowy z rodziny SI44xx, co wspólnie gwarantuje stabilną transmisję. Moduł jest w pełni przystosowany do pracy z najpopularniejszymi platformami deweloperskimi: do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi.

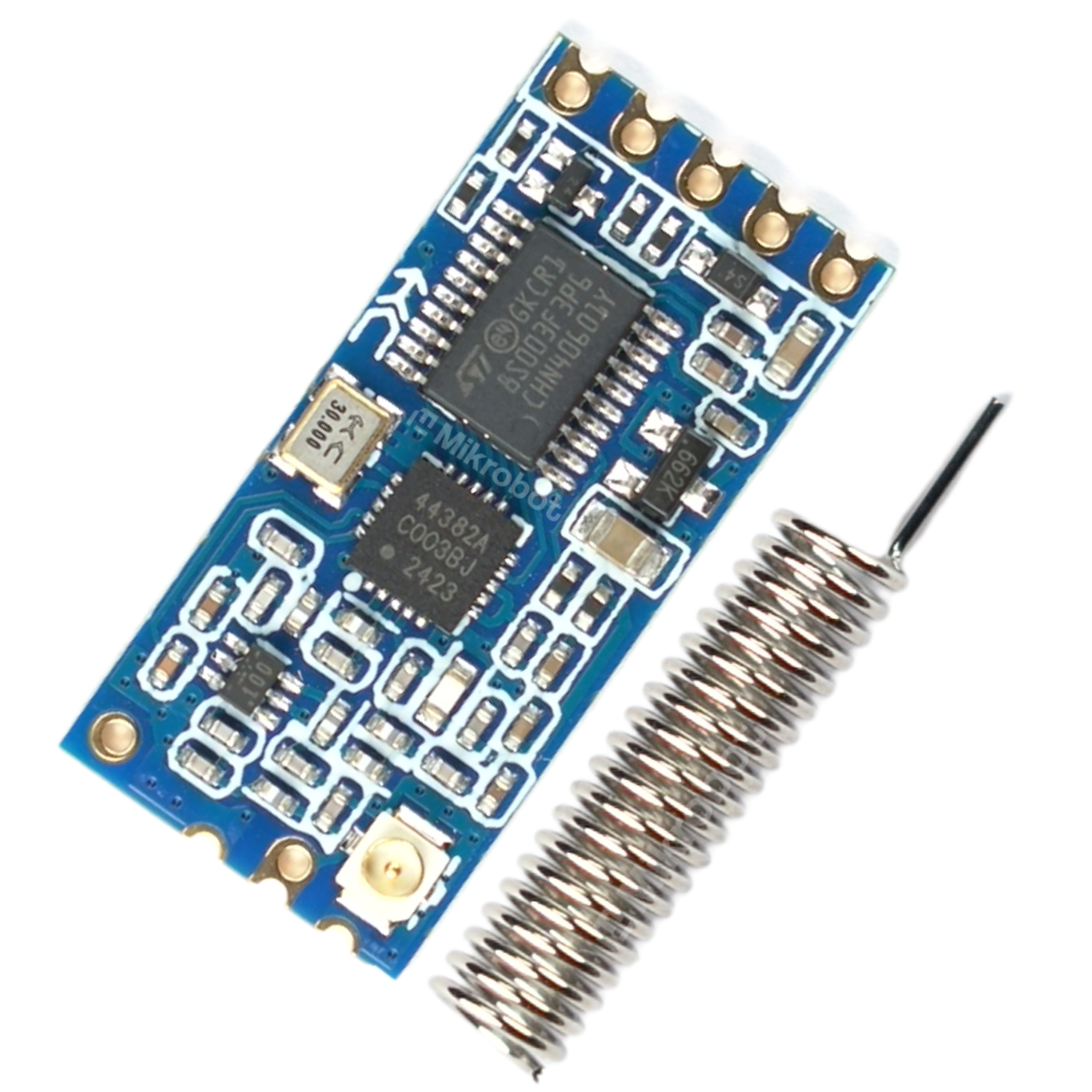

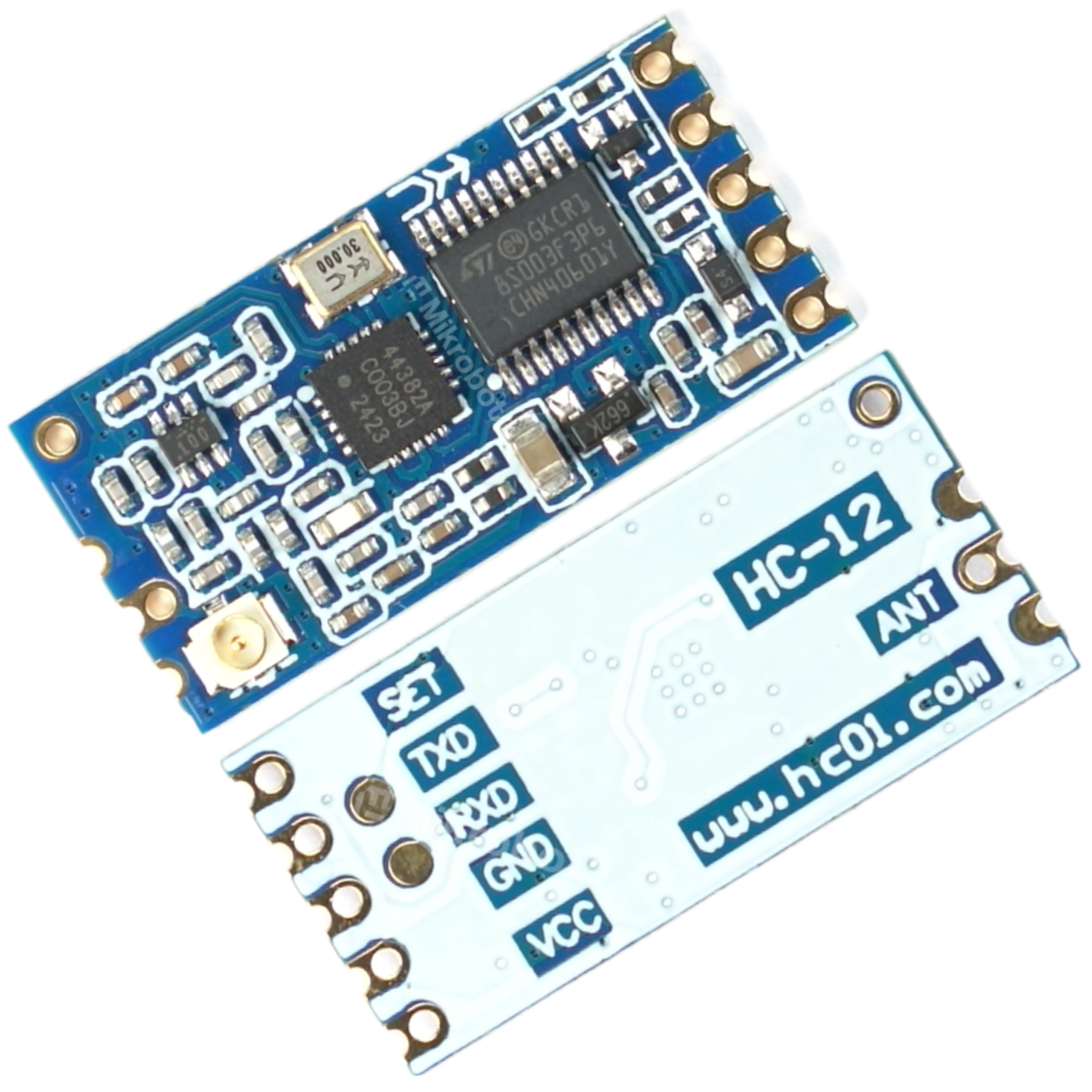

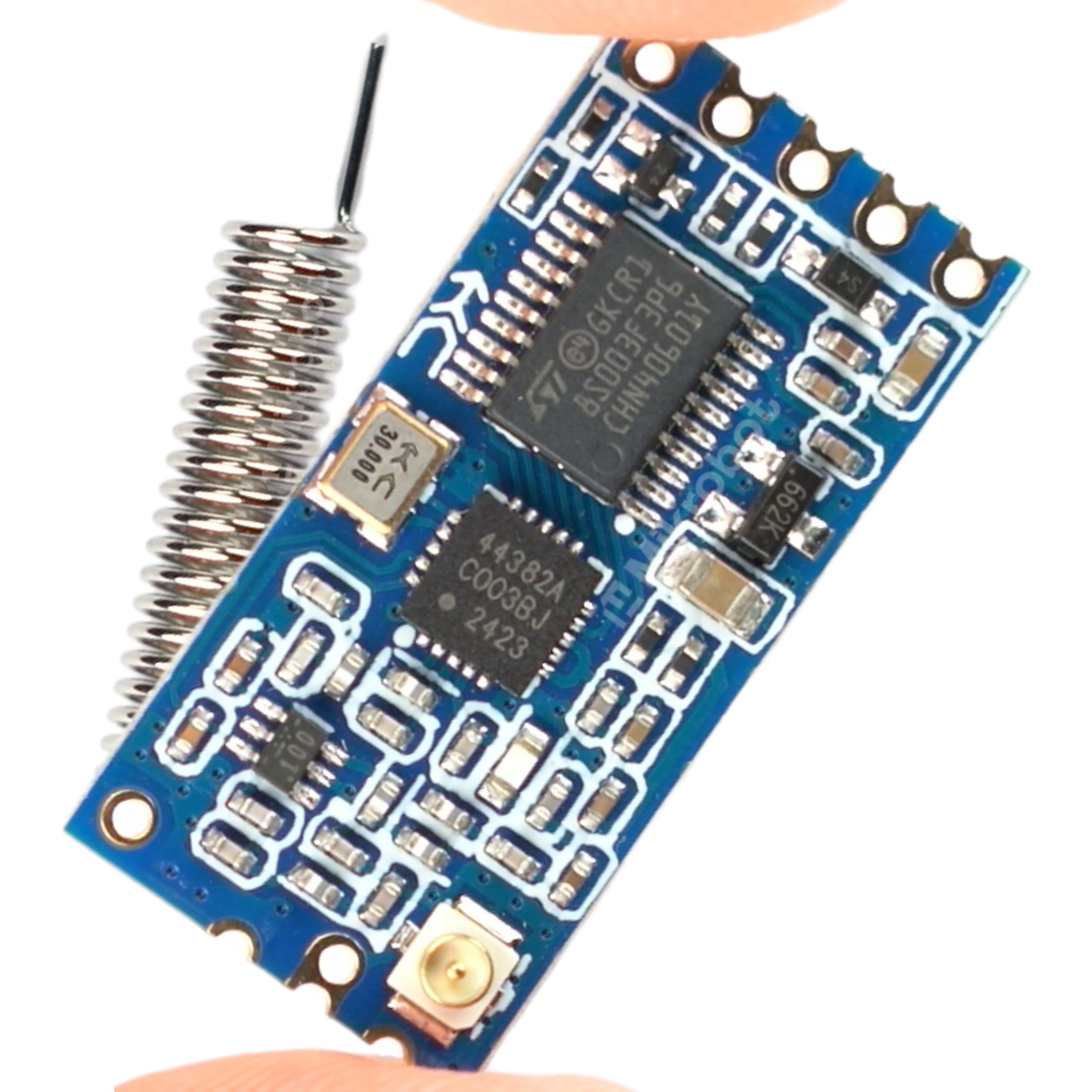

Konfiguracja oraz wymiana danych z układem nadrzędnym odbywa się za pomocą standardowego interfejsu UART, przy użyciu wyprowadzeń TX oraz RX. W celu zapewnienia jak najlepszych parametrów zasięgu, płytka PCB została wyposażona w miniaturowe gniazdo antenowe u.FL, a także w specjalny pad lutowniczy, który pozwala na bezpośredni montaż dołączonej do zestawu anteny sprężynkowej.

Kluczowe cechy techniczne

Prezentowany sprzęt wyróżnia się przemyślaną konstrukcją oraz optymalnymi parametrami pozwalającymi na zestawienie połączeń na dalekie dystanse. Poniżej znajduje się zestawienie najważniejszych danych technicznych urządzenia:

• Napięcie zasilania: od 3 V do 5 V
• Układ radiowy: Si4438 (rodzina SI44xx, Silicon Labs)
• Mikrokontroler: STM8S003F3P6 - obsługa UART, komend AT, trybów pracy
• Częstotliwość pracy: 433,4 – 473,0 MHz, 100 kanałów co 400 kHz
• Typ układu: transceiver (nadajnik / odbiornik)
• Maksymalna moc wyjściowa: do 100 mW (20 dBm)
• Interfejs komunikacyjny: UART (linie TX, RX)
• Dostępne złącza antenowe: gniazdo u.FL oraz pad do wlutowania anteny (w zestawie)
• Deklarowany zasięg transmisji: od 600 m do 1000 m (w otwartej przestrzeni)
• Wymiary fizyczne płytki: 27,4 mm x 13,3 mm x 2,3 mm

Korzyści z zastosowania układu

Implementacja modułu radiowego w systemach elektronicznych przynosi wymierne zalety, szczególnie w aplikacjach wymagających bezprzewodowej transmisji na znaczne odległości. Zastosowanie oddzielnego sprzętowego transceivera pozwala znacząco odciążyć główny mikrokontroler.

• Bardzo duży zasięg komunikacji - stabilne połączenie radiowe na dystansie sięgającym 1000 m w terenie otwartym pozwala na budowę rozległych sieci czujników.
• Szeroka kompatybilność - bezproblemowa integracja i stabilna praca układu po podłączeniu do modułów do Arduino, do ESP8266, do ESP32 czy do Raspberry Pi.
• Łatwość wdrożenia - wykorzystanie standardowego protokołu UART sprawia, że wymiana danych jest wysoce intuicyjna i pozwala na łatwą obsługę komend AT.
• Elastyczność napięciowa - szeroki zakres napięć wejściowych ułatwia zasilanie urządzenia bezpośrednio z popularnych układów pracujących w standardzie logicznym 3.3 V lub 5 V.
• Uniwersalność doboru anteny - dostępność gniazda u.FL umożliwia podłączenie zewnętrznych, mocniejszych anten kierunkowych, podczas gdy antena sprężynkowa pozwala zachować minimalne wymiary montażowe.

Przykładowe zastosowania

Dzięki wysokiej niezawodności i optymalnemu zarządzaniu energią, transceiver z powodzeniem sprawdzi się zarówno w projektach komercyjnych, jak i badawczych. Do najczęstszych wdrożeń w dziedzinie elektroniki należą systemy automatyki i telemetrii.

• Węzły pomiarowe i bezprzewodowe sieci czujników przesyłające dane klimatyczne na duże odległości.
• Aplikacje telemetrii przemysłowej, w tym zdalny odczyt parametrów i monitoring pracy maszyn.
• Infrastruktura inteligentnego budynku realizowana w obiektach bez możliwości poprowadzenia nowych tras kablowych.
• Układy zdalnego sterowania robotami mobilnymi, łodziami zanętowymi oraz pojazdami RC.
• Niezależne systemy alarmowe i moduły powiadamiania radiowego w systemach kontroli dostępu.
• Prototypowanie sprzętu komunikacyjnego w zaawansowanych systemach edukacyjnych.
