Mikrokontroler ESP32-C3 Super Mini OLED 0.42 USB-C Moduł WiFi BT do Arduino

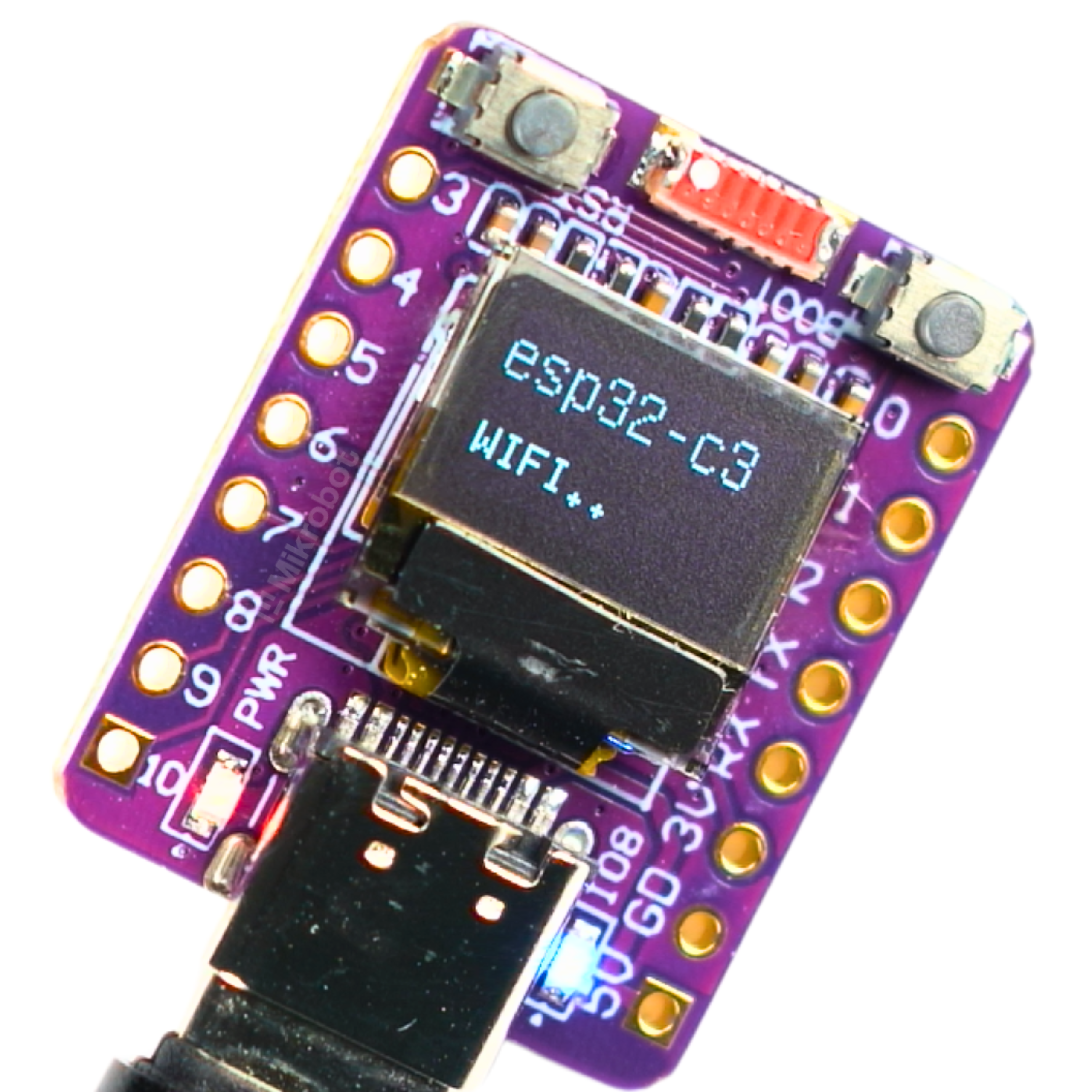

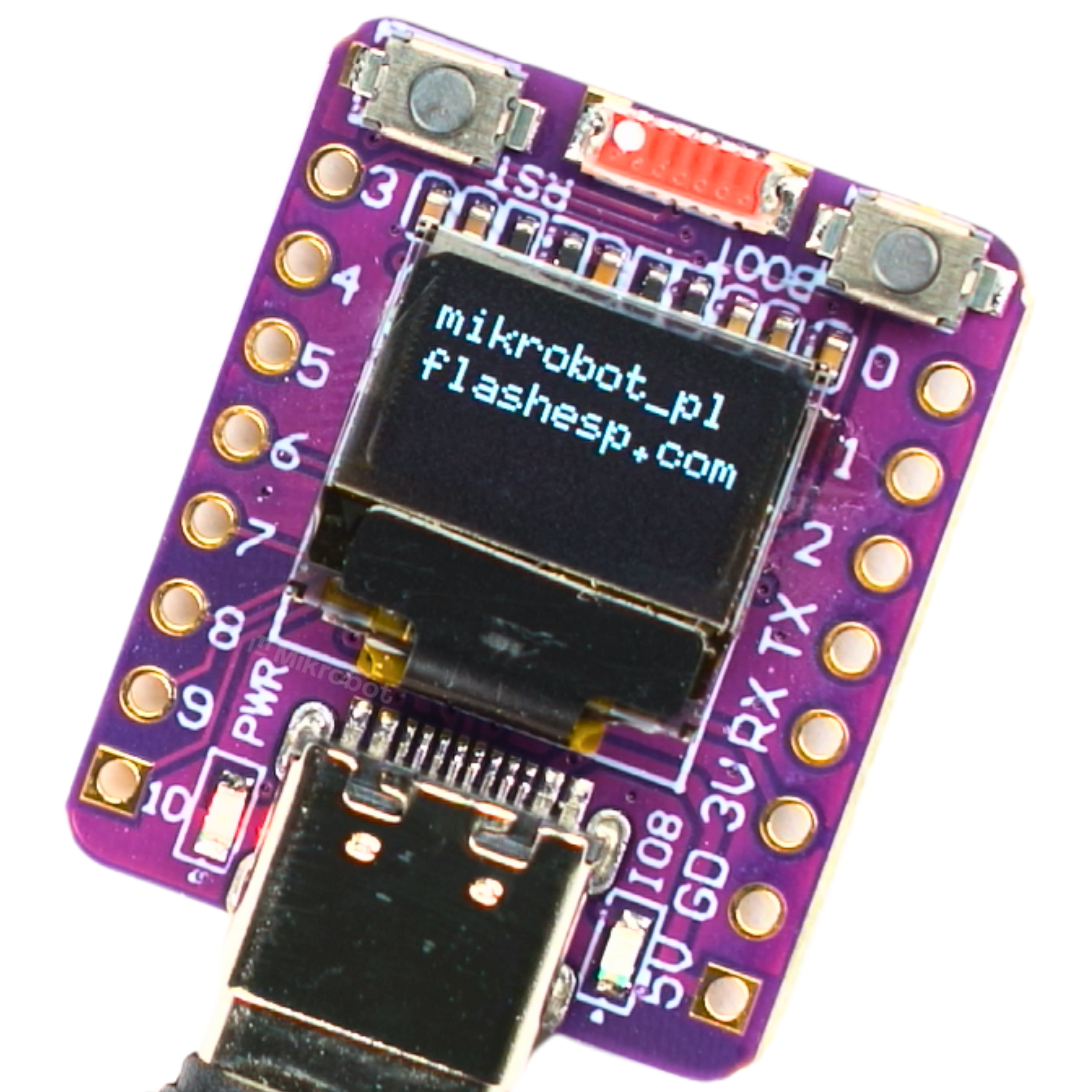

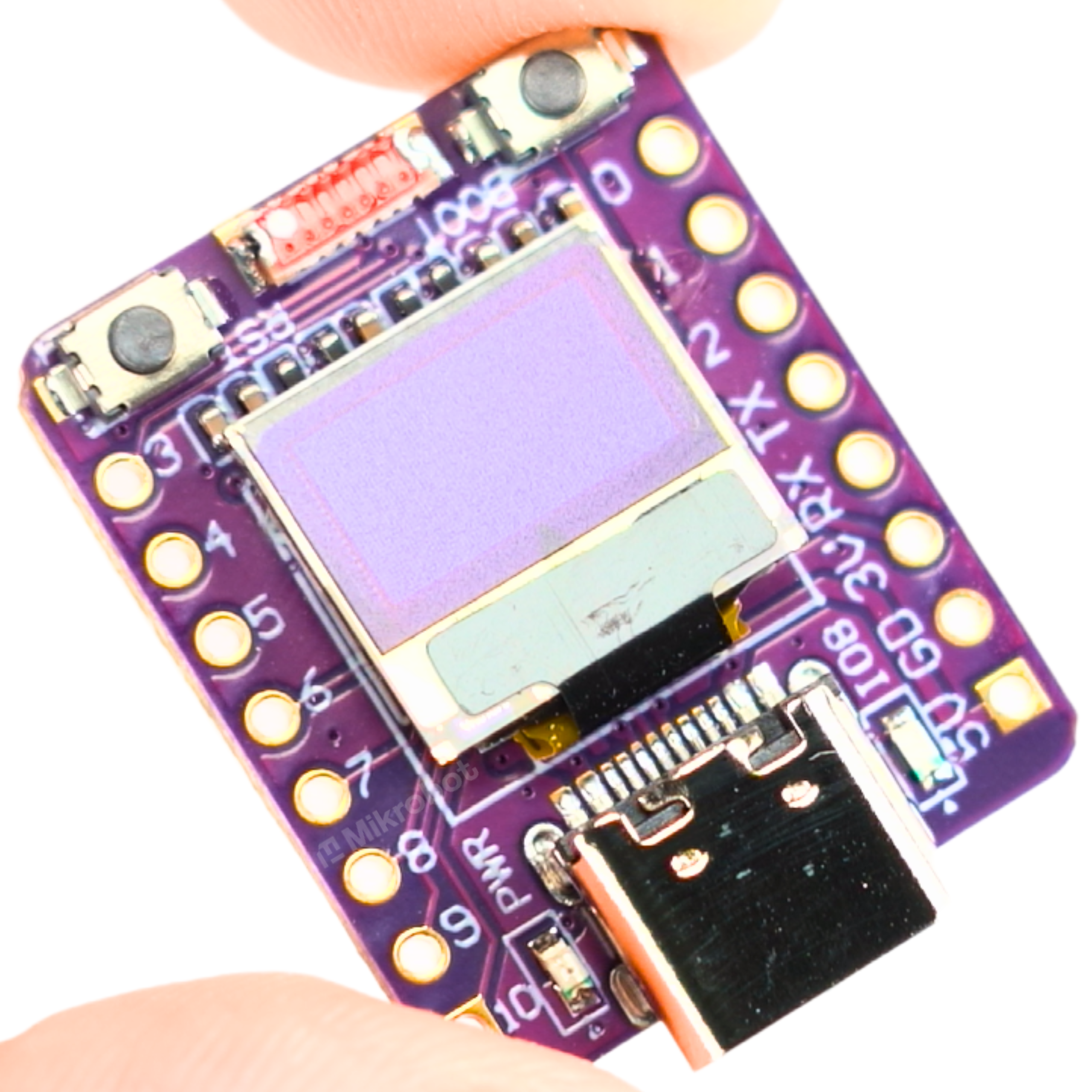

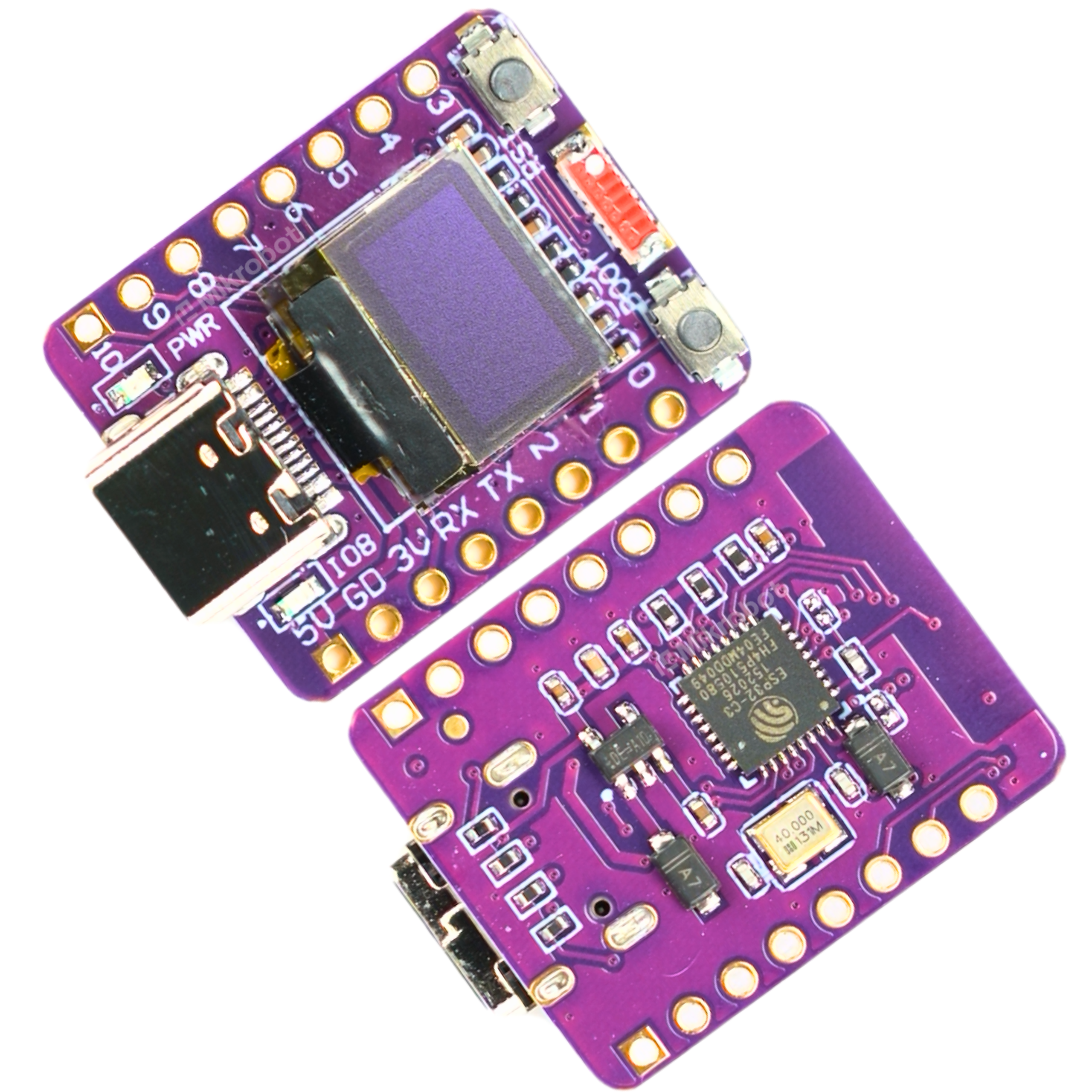

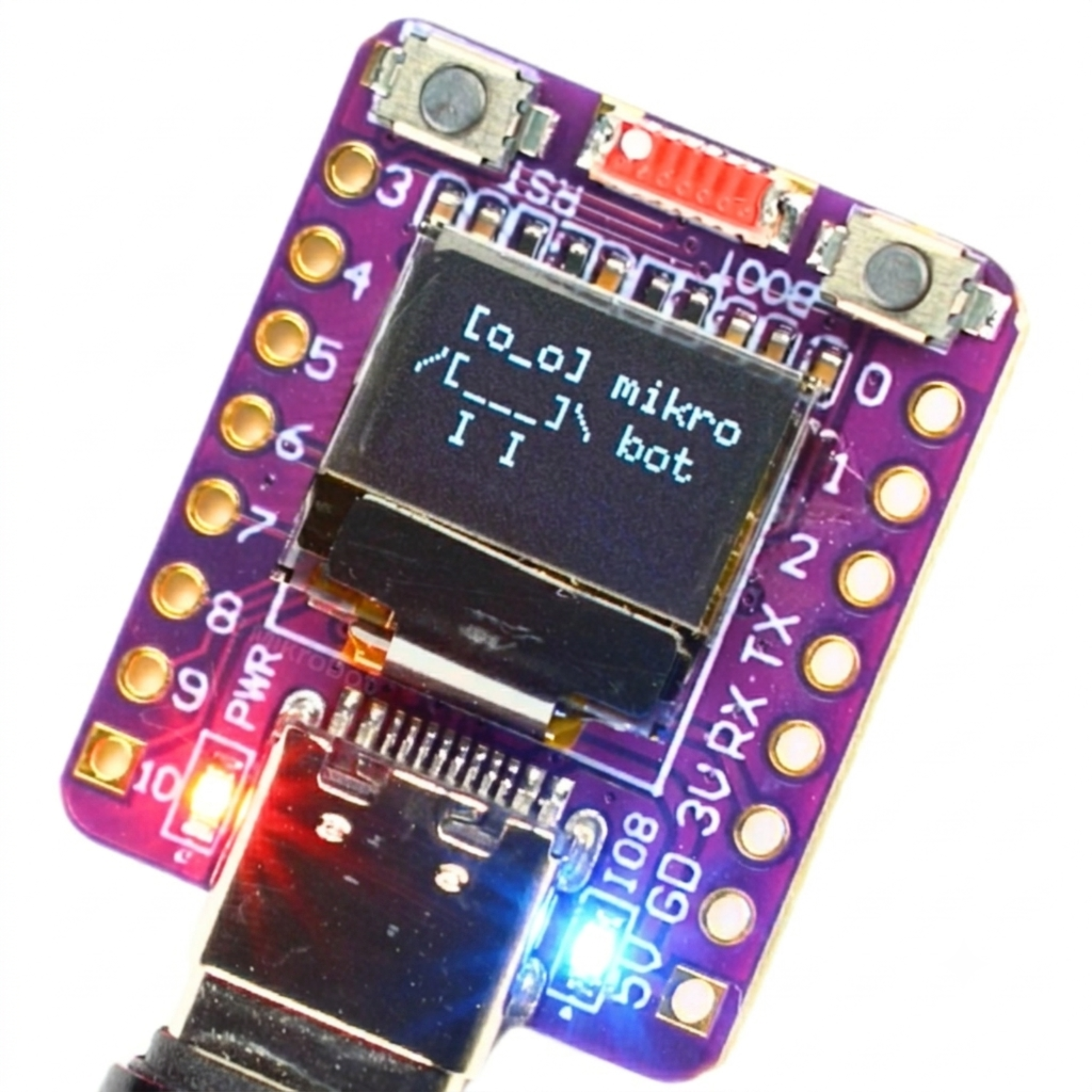

Płytka prototypowa ESP32-C3 Super Mini OLED 0.42

Kompaktowy moduł deweloperski oparty na nowoczesnym układzie ESP32C3FH4 (architektura 32-bit RISC-V), wyposażony w zintegrowany wyświetlacz OLED o przekątnej 0.42 cala. Płytka łączy w sobie wysoką wydajność, wsparcie dla komunikacji bezprzewodowej WiFi oraz Bluetooth 5.0 LE, a także wyjątkowo niski pobór energii. Jest to doskonały wybór do projektów z dziedziny Internetu Rzeczy (IoT), automatyki oraz elektroniki noszonej, dedykowany do ESP32 oraz do Arduino.

Kluczowe cechy techniczne

• Mikrokontroler: ESP32-C3 32-bit RISC-V o taktowaniu 160 MHz
• Pamięć: 400 KB SRAM, 384 KB ROM, 4 MB FLASH
• Wyświetlacz: zintegrowany ekran OLED 0.42 cala (72x40px)
• Komunikacja bezprzewodowa: WiFi IEEE 802.11b/g/n (2.4 GHz) oraz Bluetooth 5.0 (LE)
• Interfejsy i wyprowadzenia: 1x I2C, 1x SPI, 2x UART, 11x GPIO (z obsługą PWM), 4x ADC
• Bezpieczeństwo: sprzętowy akcelerator szyfrowania
• Pobór prądu: bardzo niski (tryb deep sleep - 43 uA)
• Wymiary: 24.85 mm x 20.65 mm

Przykładowe zastosowania

• Miniaturowe stacje pogodowe z lokalnym odczytem danych na ekranie OLED
• Kompaktowe czujniki środowiskowe w systemach inteligentnego domu
• Urządzenia ubieralne (wearables) i monitory aktywności
• Bezprzewodowe sterowniki przekaźników i oświetlenia
• Projekty edukacyjne i szybkie prototypowanie urządzeń IoT
• Narzędzia diagnostyczne z bezpośrednim podglądem parametrów

Korzyści

• Ultrakompaktowe wymiary ułatwiające integrację w projektach o bardzo ograniczonej przestrzeni
• Wbudowany ekran OLED pozwalający na natychmiastową wizualizację danych bez konieczności podłączania dodatkowych modułów
• Energooszczędność umożliwiająca długotrwałą pracę przy zasilaniu z baterii
• Szeroka kompatybilność programistyczna ze środowiskami takimi jak Arduino IDE, PlatformIO, ESP-IDF oraz NodeMCU
• Bogate zaplecze interfejsów pozwalające na podłączenie wielu czujników i układów peryferyjnych

Kompatybilność i oprogramowanie

Moduł jest niezwykle uniwersalny i łatwy w adaptacji dzięki ogromnej bazie dostępnych bibliotek. Może być programowany w popularnych środowiskach programistycznych działających w systemach Windows, MacOS oraz Linux. Płytka jest zgodna z popularnymi platformami mikrokontrolerów:

• do ESP32
• do Arduino

Przykładowy kod FlashESP

Gotowy kod do zainstalowania na płytce bezpośrednio z przeglądarki:

https://flashesp.com/explore/Do4DrIs0xXv5YDQSOh7vi

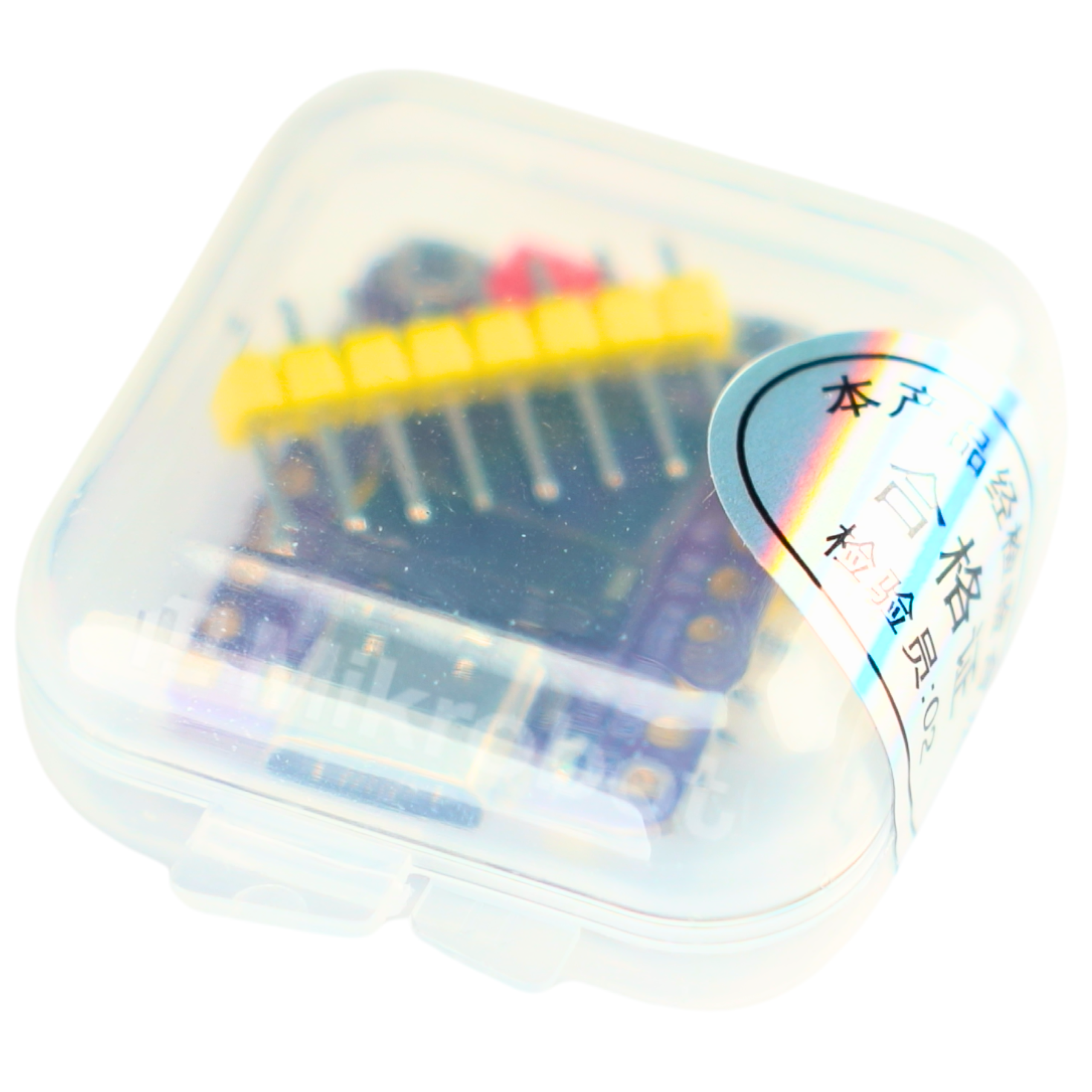

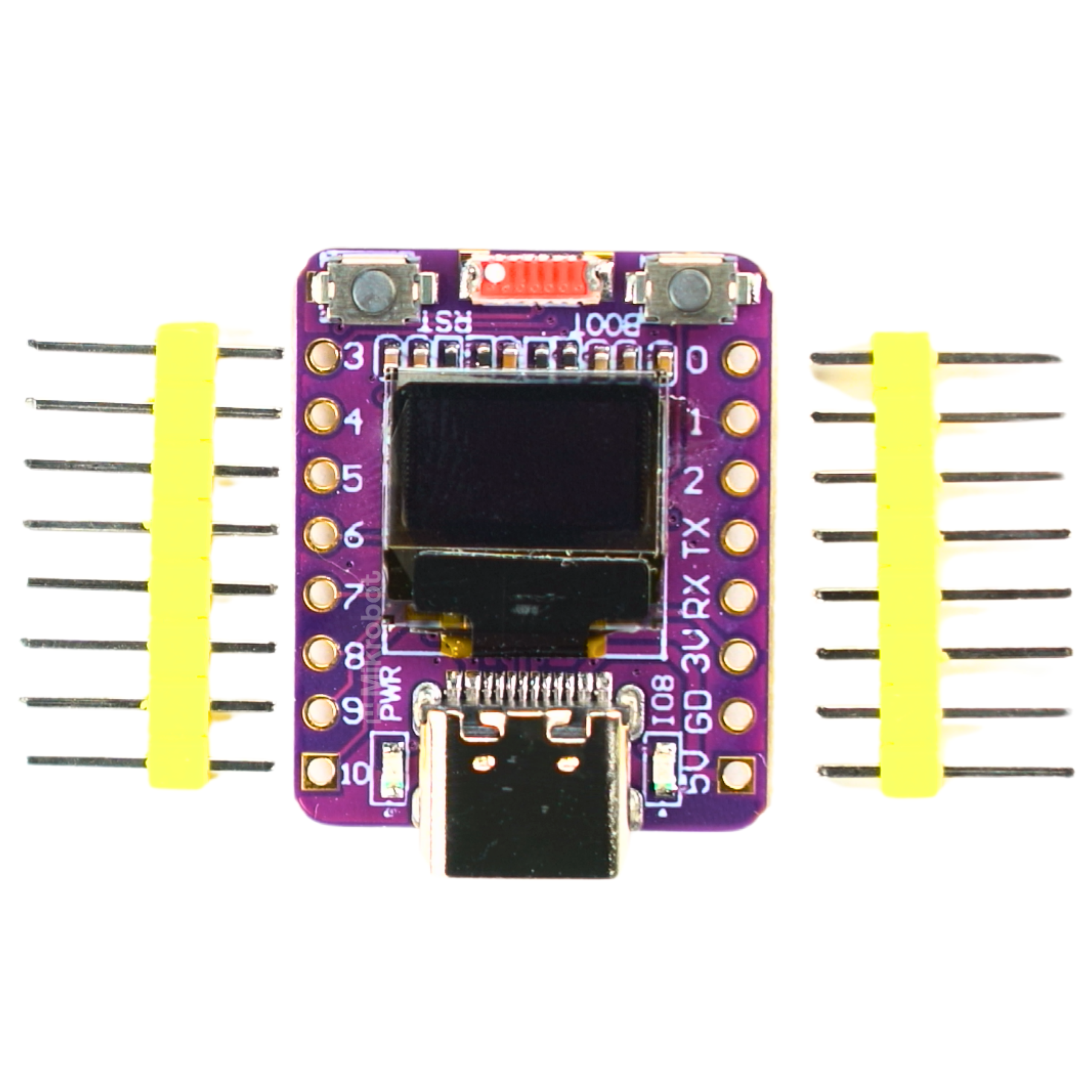

W zestawie

• Płytka ESP32-C3 Super Mini
• Goldpiny 2x8
