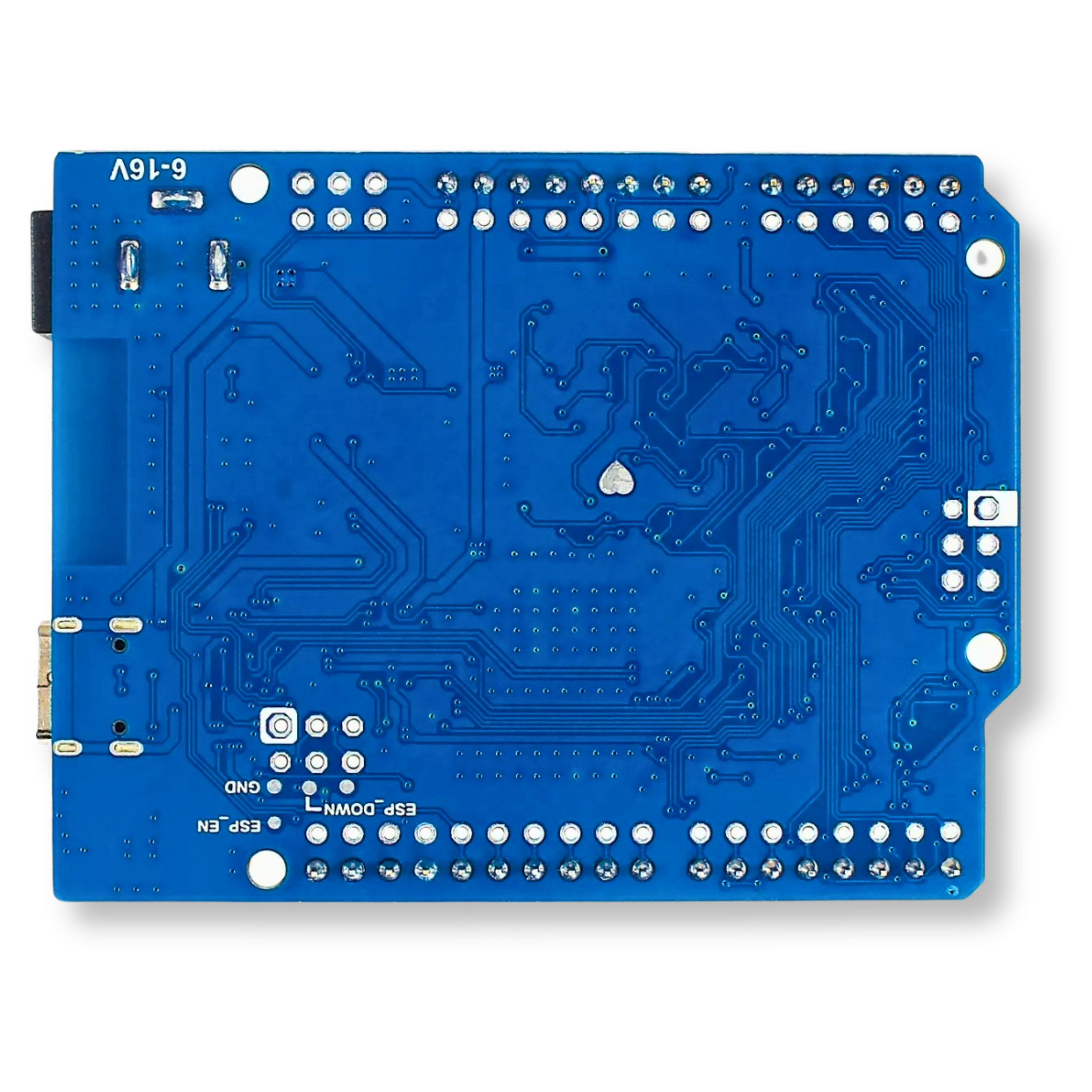

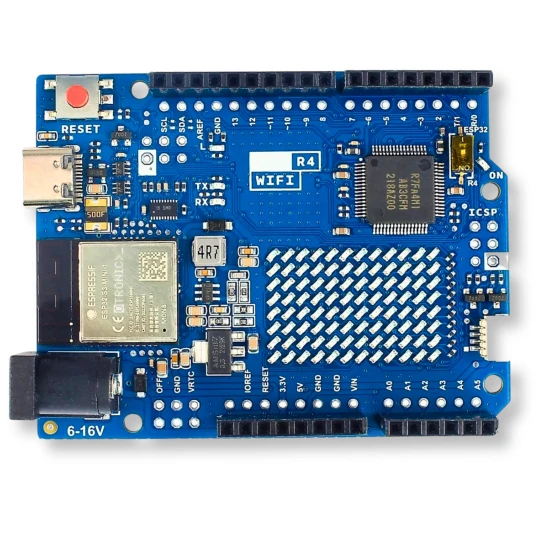

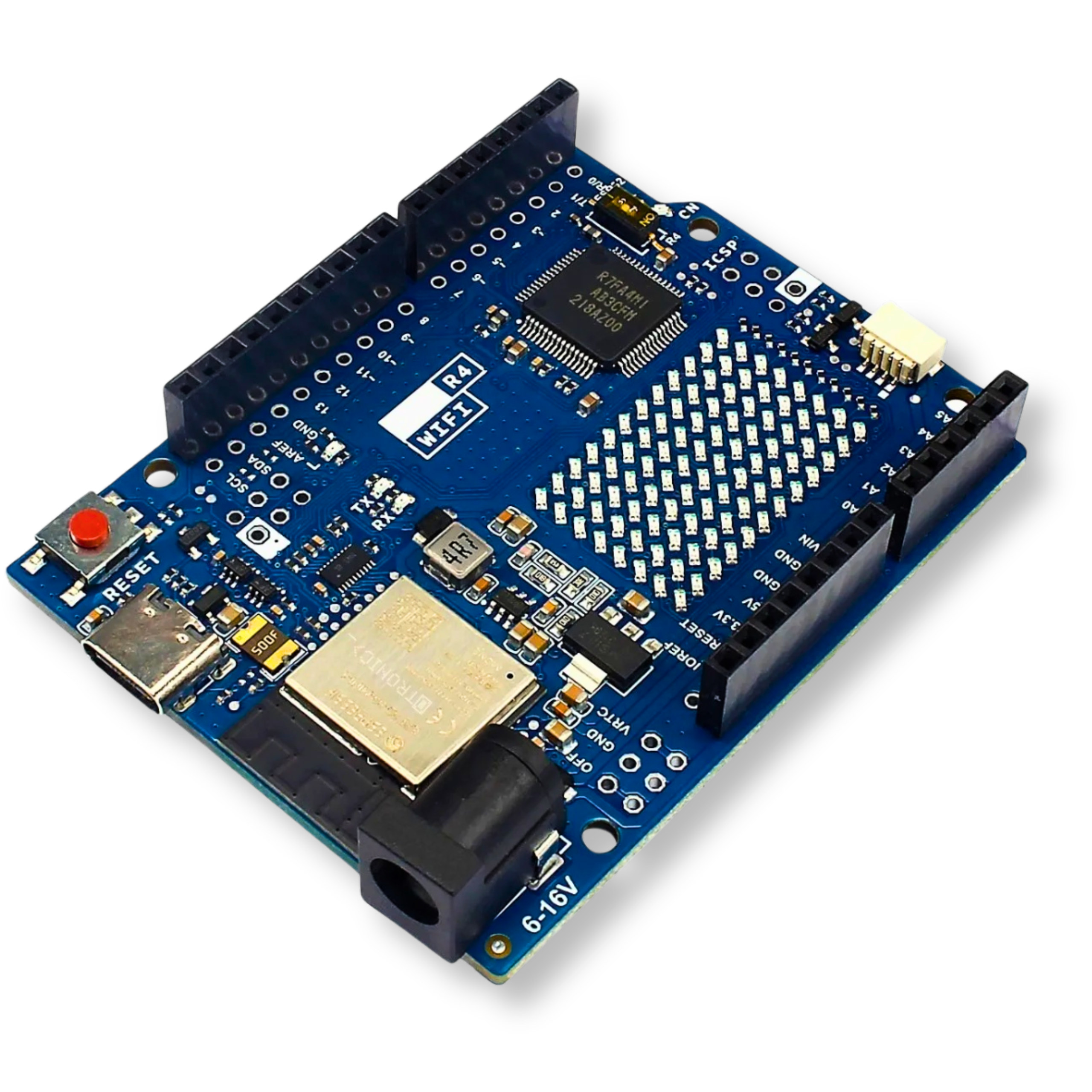

Moduł ARM 48MHz Cortex M4 USB-C z WiFi i Bluetooth zgodny z Arduino UNO R4

Moduł ARM 48MHz Cortex M4 USB-C z WiFi i Bluetooth do Arduino

Moduł zgodny z Arduino Uno R4 WiFi to nowoczesna płytka rozwojowa, łącząca wysoką moc obliczeniową z komunikacją bezprzewodową. Wyposażona w mikroprocesor ARM Cortex M4 oraz współprocesor ESP32-S3-MINI, obsługuje WiFi i Bluetooth. Płytka idealnie nadaje się do projektów IoT oraz zaawansowanych aplikacji DIY. Urządzenie zachowuje pełną kompatybilność sprzętową i elektryczną z Arduino Uno R3, co znacznie ułatwia przenoszenie istniejących projektów na nowszą i szybszą platformę.

Kluczowe cechy techniczne

• Procesor: ARM Cortex M4 (Renesas RA4M1, 48 MHz)
• Współprocesor: ESP32-S3-MINI (WiFi/Bluetooth)
• Pamięć Flash: 256 KB
• Pamięć SRAM: 32 KB
• Napięcie pracy: 5 V
• Napięcie wejściowe: 6 - 16 V (maksymalnie do 24 V)
• Interfejsy cyfrowe I/O: 14
• Interfejsy PWM: 6
• Interfejsy ADC: 6 (14-bit)
• Przetwornik DAC: 12-bitowy
• Komunikacja: USB-C, WiFi, Bluetooth, CAN BUS
• Matryca LED: 12x8 (96 czerwonych diod LED)
• Port debugowania: SWD
• Wymiary: 54 x 70 mm

Przykładowe zastosowania

• Sterowanie urządzeniami domowymi przez WiFi i Bluetooth w systemach inteligentnego domu
• Wyświetlanie danych i tworzenie interaktywnych wizualizacji na wbudowanej matrycy LED
• Budowa zaawansowanych projektów wymagających szybkiego przetwarzania danych i dużej ilości pamięci
• Tworzenie rozbudowanych węzłów komunikacyjnych w sieciach IoT
• Prototypowanie urządzeń przemysłowych i motoryzacyjnych z wykorzystaniem magistrali CAN BUS

Korzyści

• Znacznie wyższa wydajność obliczeniowa w porównaniu do starszych płytek dzięki architekturze ARM Cortex M4
• Gotowość do natychmiastowej pracy w sieci dzięki zintegrowanym układom WiFi oraz Bluetooth
• Bezproblemowa migracja ze starszych projektów dzięki zachowaniu formatu i wyprowadzeń znanych z Arduino Uno R3
• Wygodne zasilanie, programowanie i komunikacja z komputerem przez nowoczesny i odwracalny port USB-C
• Możliwość szybkiej diagnostyki, wyświetlania komunikatów i tworzenia animacji za pomocą wbudowanej matrycy LED 12x8
