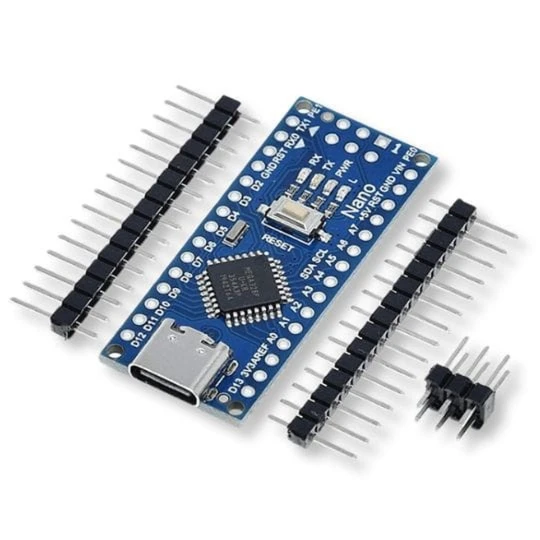

Moduł ATmega328P CH340G V3.0 z USB typu C kompatybilny z Arduino NANO

Opis produktu: Moduł ATmega328P CH340G V3.0 z USB typu C do Arduino

Nowoczesny moduł NANO V3.0 o niewielkich rozmiarach, wyposażony w mikrokontroler ATmega328P oraz nowoczesne złącze USB-C. Układ jest w pełni kompatybilny ze środowiskiem i płytkami do Arduino (wersja Nano). Wykorzystuje popularny i niezawodny programator CH340G jako konwerter USB-UART. Płytka posiada zintegrowany stabilizator napięcia, co pozwala na jej zasilanie napięciem wyższym niż 5 V. Do programowania i komunikacji z urządzeniem wymagany jest standardowy kabel USB-C.

Kluczowe cechy techniczne

Płytka charakteryzuje się bogatym wyposażeniem w interfejsy komunikacyjne, takie jak UART, SPI oraz I2C. Oferuje 14 portów I/O, z czego 6 to wyjścia PWM, a dodatkowo posiada 8 wejść analogowych z wbudowanym przetwornikiem A/C. Sercem układu jest mikrokontroler taktowany zegarem 16 MHz, dysponujący 32 kB pamięci Flash oraz 2 kB pamięci SRAM. W zestawie znajdują się złącza typu goldpin przeznaczone do samodzielnego wlutowania.

Specyfikacja techniczna

• Napięcie zasilania: 5-12 V
• Napięcie logiczne pinów I/O: 5 V
• Bootloader: zainstalowany z Arduino Nano, współpracuje z Arduino IDE w wersji 1.8 i nowszych
• Mikrokontroler: ATmega328P
• Maksymalna częstotliwość zegara: 16 MHz
• Pamięć SRAM: 2 kB
• Pamięć Flash: 32 kB (w tym 4 kB dla bootloadera)
• Pamięć EEPROM: 1 kB
• Porty I/O: 14
• Wyjścia PWM: 6
• Wejścia analogowe: 8 kanałów przetwornika A/C
• Interfejsy szeregowe: UART, SPI, I2C
• Złącze komunikacyjne: USB-C
• Wymiary płytki: 43 x 18 mm

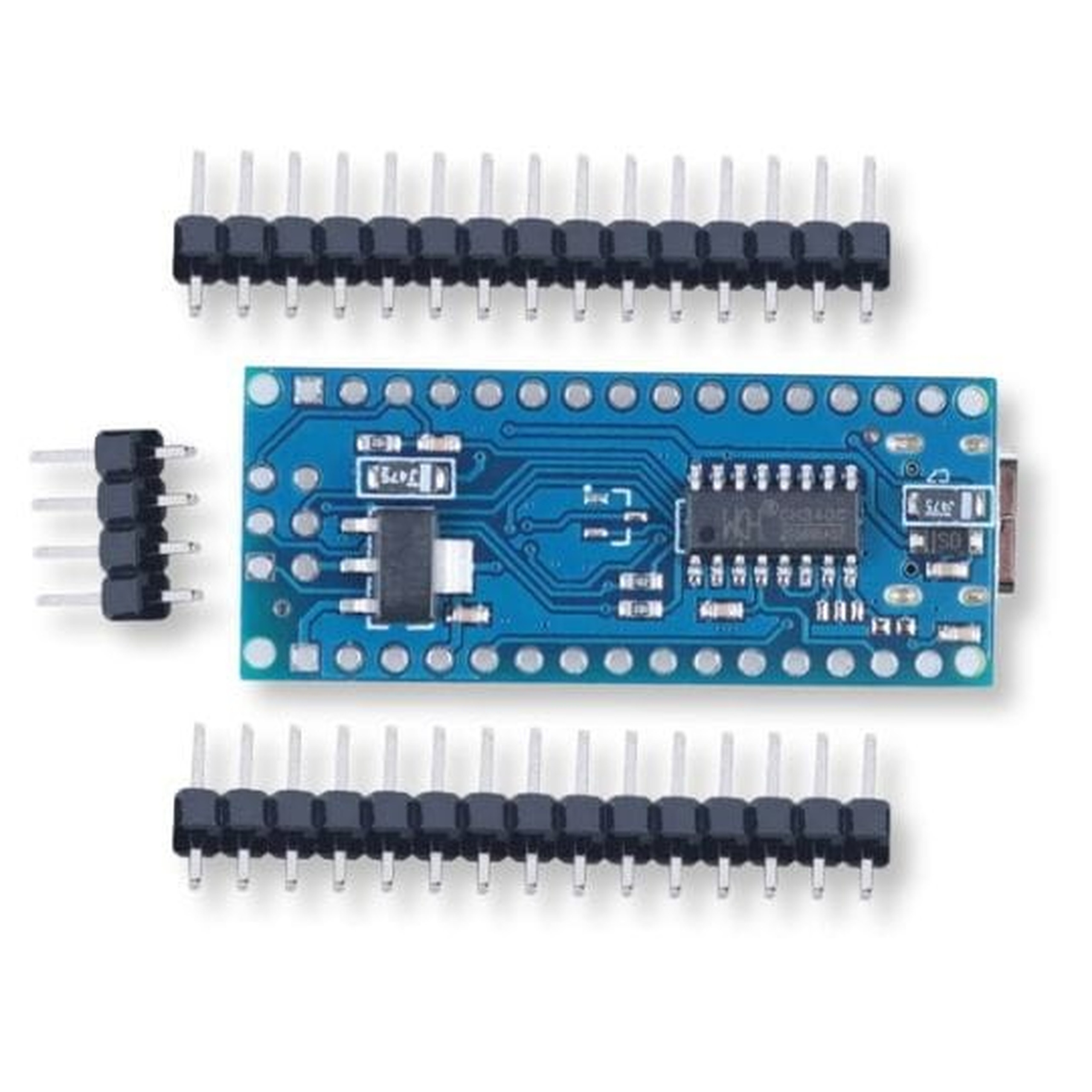

• Akcesoria: goldpiny do wlutowania w płytkę

Korzyści z wyboru tego modułu

• Wygoda podłączania: nowoczesne i symetryczne złącze USB-C ułatwia programowanie oraz zasilanie układu.
• Pełna kompatybilność: bezproblemowa praca w popularnym środowisku programistycznym Arduino IDE.
• Kompaktowe wymiary: rozmiar 43 x 18 mm pozwala na montaż w projektach o mocno ograniczonej przestrzeni.
• Elastyczność zasilania: wbudowany stabilizator umożliwia bezpieczne podłączenie napięcia z szerokiego zakresu 5-12 V.
• Niezawodność działania: sprawdzony mikrokontroler ATmega328P oraz stabilny układ komunikacyjny CH340G.

Przykładowe zastosowania

• Automatyka domowa: tworzenie sterowników oświetlenia, rolet i prostych elementów systemów Smart Home.
• Robotyka amatorska: budowa niewielkich robotów mobilnych, omijających przeszkody lub śledzących linię.
• Stacje pogodowe: odczyt i przetwarzanie danych z czujników temperatury, wilgotności oraz ciśnienia.
• Projekty edukacyjne: nauka programowania mikrokontrolerów i poznawanie podstaw elektroniki cyfrowej.
• Prototypowanie urządzeń: szybkie tworzenie i testowanie nowych układów elektronicznych na płytkach stykowych.
