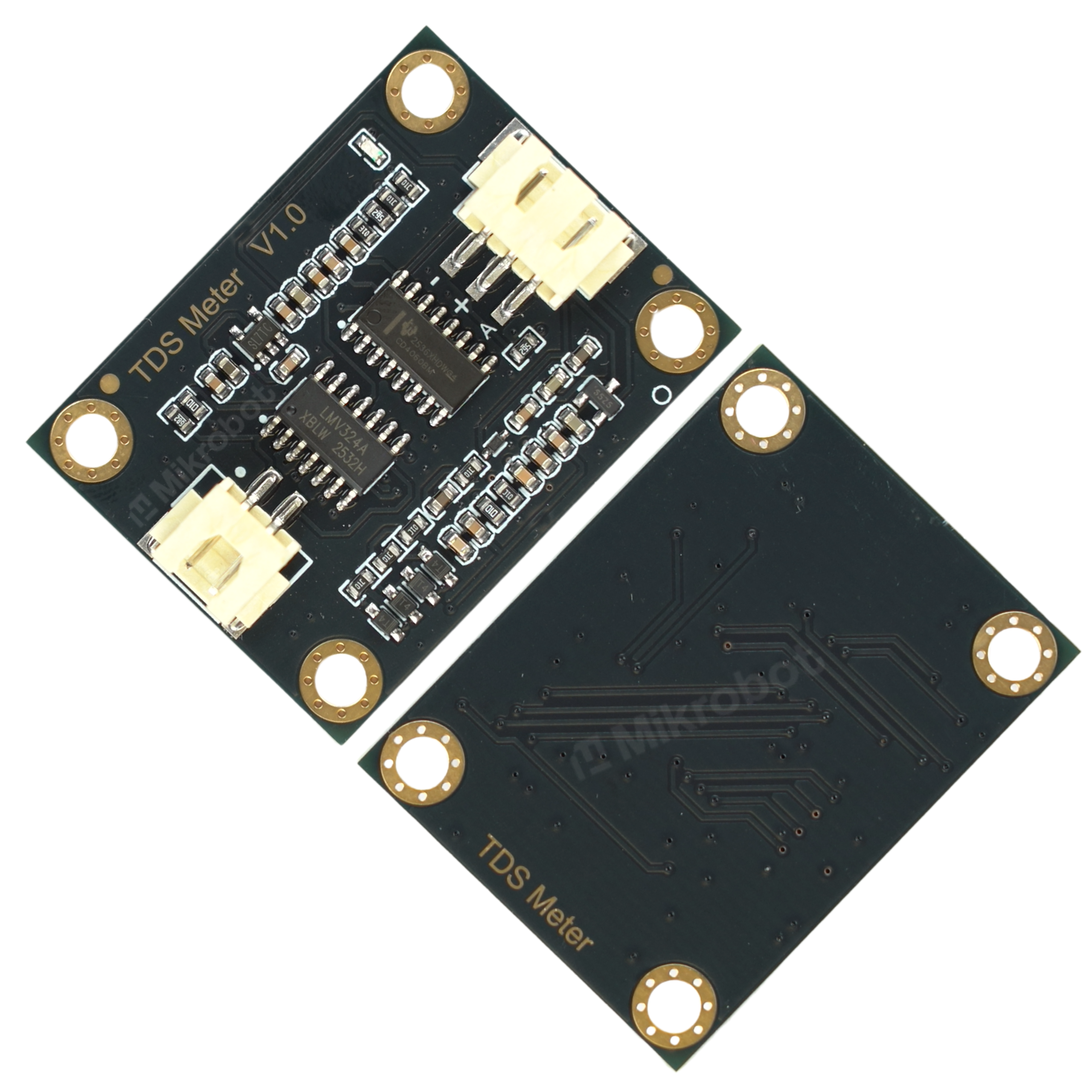

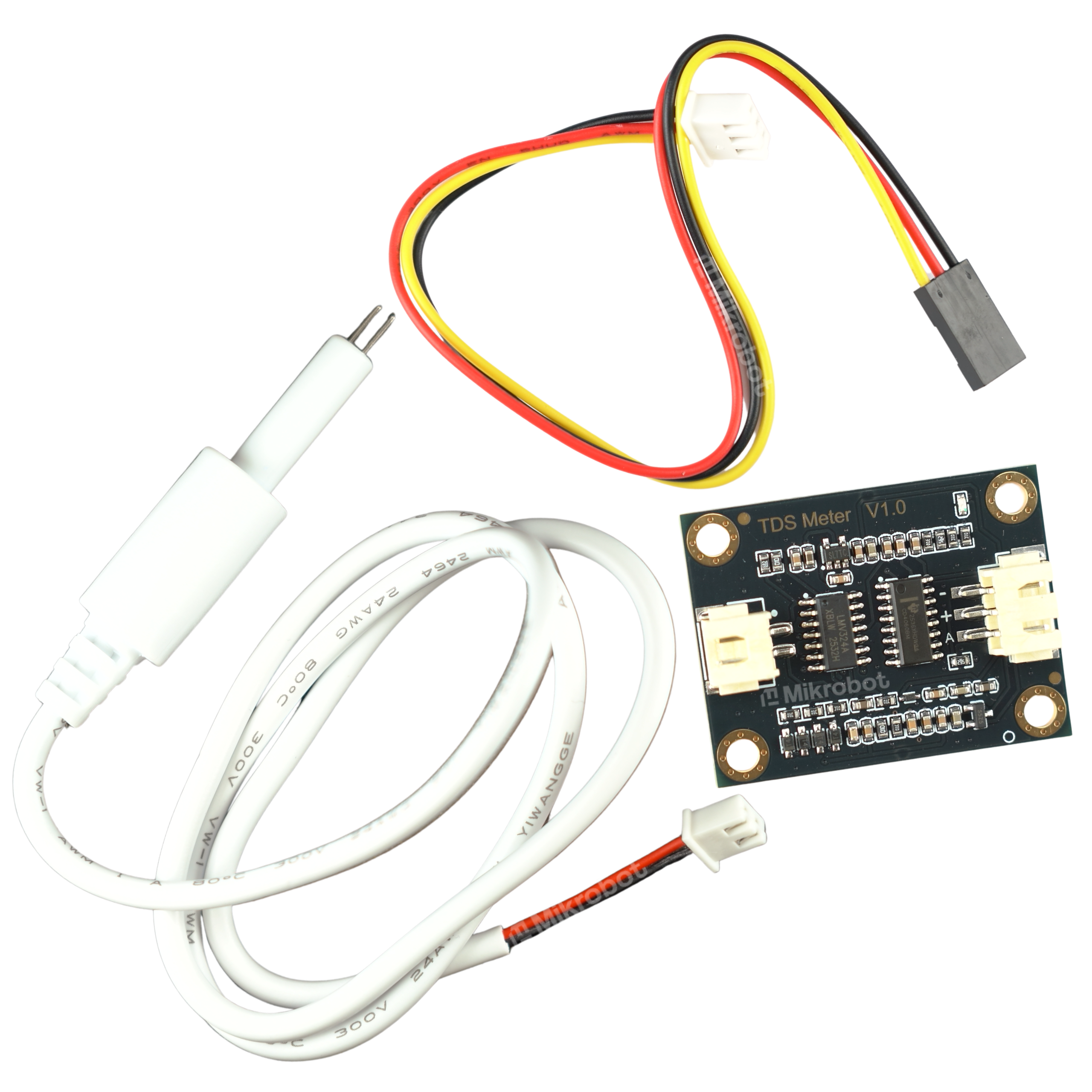

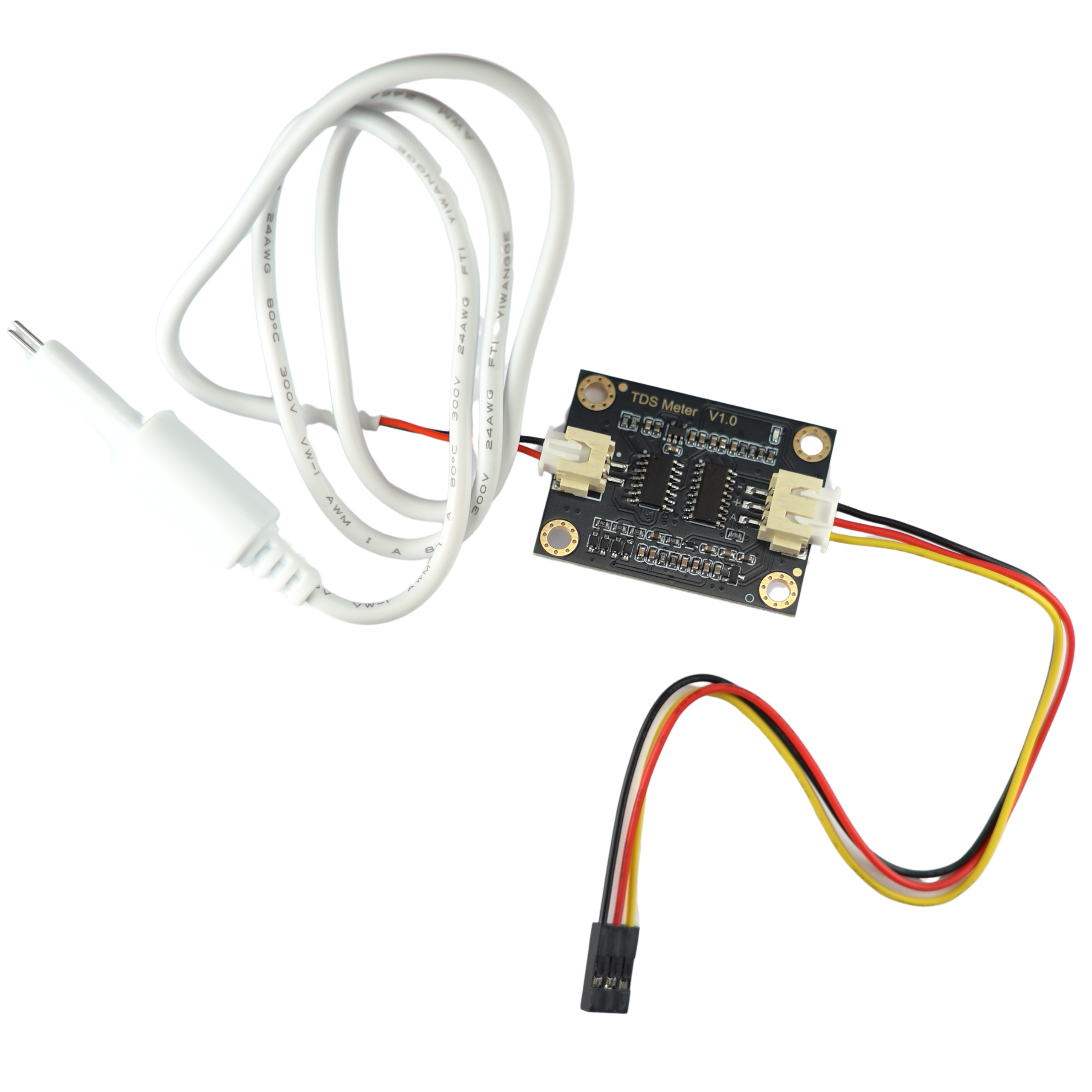

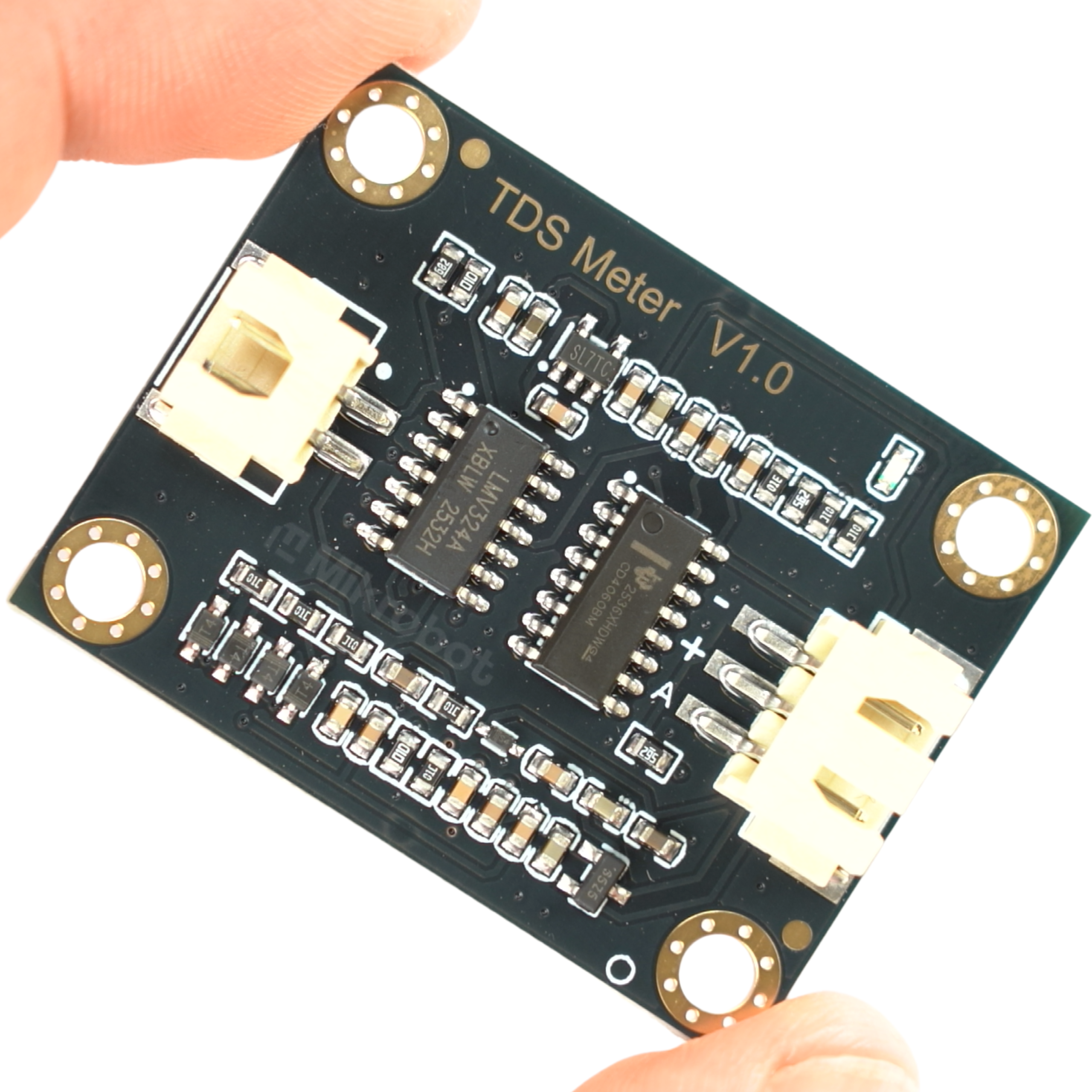

Czujnik jakości wody TDS tester analogowy moduł z sondą 3.3V-5V do Arduino

Analogowy czujnik jakości wody TDS 3.3V-5V

Moduł z sondą przeznaczony do pomiaru parametru TDS (Total Dissolved Solids) w wodzie, który pozwala określić ilość cząsteczek przewodzących w badanym roztworze. Wskaźnik ten informuje o ogólnej zawartości ruchomych naładowanych jonów, takich jak minerały, sole oraz rozpuszczone metale. Wysoki poziom TDS zazwyczaj świadczy o obecności znacznych ilości chlorków, sodu oraz potasu, co bezpośrednio przekłada się na stopień czystości cieczy.

Układ charakteryzuje się szerokim zakresem napięcia zasilania od 3.3V do 5V DC oraz analogowym sygnałem wyjściowym w przedziale 0V - 2.3V. Dzięki tym parametrom czujnik jest w pełni kompatybilny z większością popularnych platform i świetnie sprawdzi się jako element pomiarowy do Arduino, do ESP32, do ESP8266 oraz po zastosowaniu przetwornika analogowo-cyfrowego także do Raspberry Pi.

Korzyści z zastosowania modułu

• Uniwersalne zasilanie i sygnał - praca w zakresie 3.3V - 5V oraz wyjście 0 - 2.3V umożliwiają bezpośrednią współpracę z układami logiki 3.3V oraz 5V.

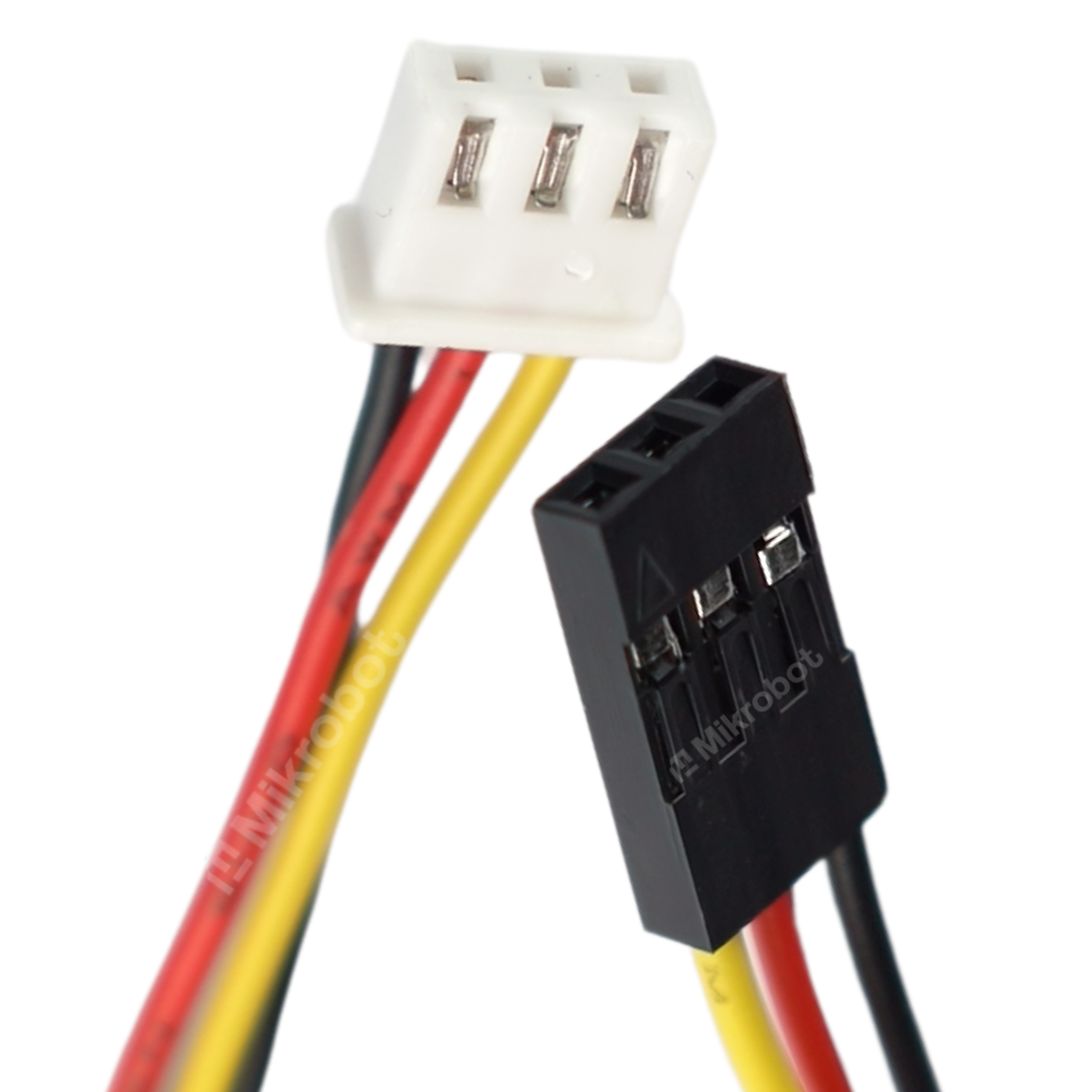

• Montaż bez lutowania - przewody połączeniowe oraz sonda pomiarowa zostały wyposażone w dedykowane wtyczki (PH2.0-3P oraz XH2.54-2P), co pozwala na szybkie podłączenie zestawu.
• Ochrona przed polaryzacją - zaimplementowana w module metoda pomiarowa skutecznie zapobiega zjawisku polaryzacji sondy, co wydłuża jej żywotność i stabilizuje odczyty.

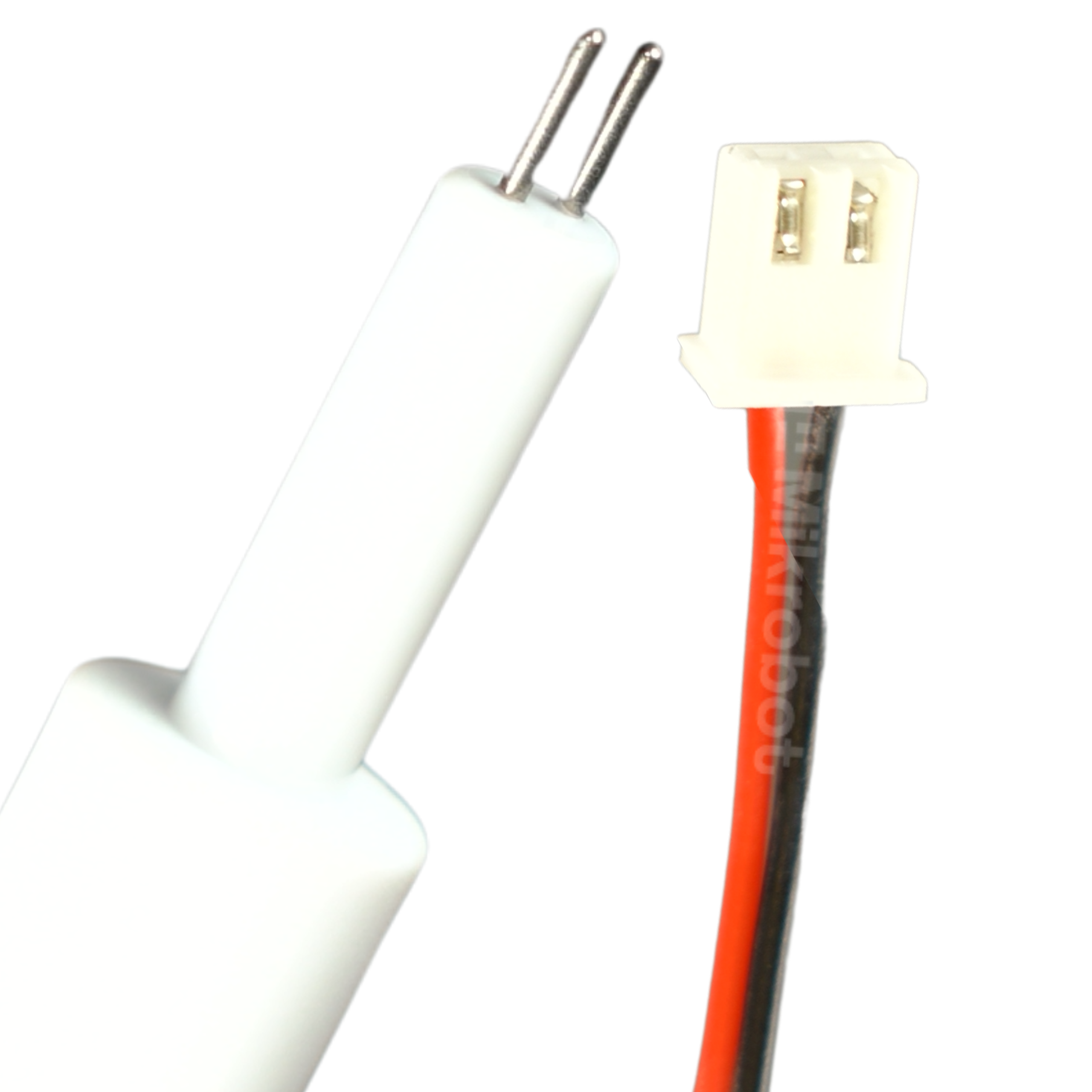

• Wodoodporna konstrukcja sondy - czujnik pomiarowy może być bezpiecznie zanurzony w badanym roztworze przez długi czas, umożliwiając ciągły monitoring.
• Niski pobór prądu - układ pobiera zaledwie około 5 mA, co czyni go odpowiednim wyborem do systemów zasilanych bateryjnie.

Przykładowe zastosowania

• Systemy monitorowania jakości wody pitnej oraz weryfikacja skuteczności filtrów odwróconej osmozy (RO).
• Automatyczne systemy kontroli parametrów wody w akwarystyce słodkowodnej.
• Kontrola stężenia pożywek i roztworów nawozowych w uprawach hydroponicznych.
• Domowe stacje badawcze i systemy automatyki budynkowej (Smart Home).
• Projekty edukacyjne, laboratoryjne i badawcze oparte o mikrokontrolery.

Zasady prawidłowego pomiaru

Aby uzyskać precyzyjne i powtarzalne wyniki, należy przestrzegać kilku wytycznych eksploatacyjnych. Sonda pomiarowa nie może być stosowana w wodzie o temperaturze przekraczającej 55°C. Ponieważ wartość TDS jest zależna od temperatury cieczy, najbardziej optymalne warunki pomiarowe występują przy 25°C. Podczas badania element pomiarowy powinien znajdować się z dala od dna oraz ścianek pojemnika, gdyż ich właściwości fizyczne mogą zaburzyć odczyt właściwości przewodzących roztworu.

Kluczowe cechy techniczne

• Napięcie zasilania: 3.3V - 5V DC
• Pobór prądu: około 5 mA
• Sygnał wyjściowy: analogowy 0V - 2.3V DC
• Zakres pomiaru TDS: 0 - 1000 ppm
• Dokładność pomiaru: ±10% F.S. (przy 25°C)
• Maksymalna temperatura pracy sondy: 55°C
• Złącze komunikacyjne modułu: PH2.0-3P
• Złącze sondy pomiarowej: XH2.54-2P
• Długość przewodu sondy: 60 cm
• Wymiary płytki modułu: 42 mm x 32 mm

Warto wiedzieć

Czujnik rejestruje całkowitą ilość rozpuszczonych jonów (takich jak minerały, sole czy metale), dzięki czemu znakomicie sprawdza się przy wykrywaniu wszelkich zmian w składzie chemicznym wody. Należy jednak pamiętać, że urządzenie nie reaguje na substancje nieprzewodzące prądu, w tym zanieczyszczenia organiczne czy bakterie. W związku z tym, aby uzyskać pełną ocenę zdatności wody do spożycia, pomiar TDS warto uzupełnić o dodatkowe badania fizykochemiczne i mikrobiologiczne.
