Rejestrator danych data logger OpenLog UART TTL karta TF 3.3V-5V do Arduino

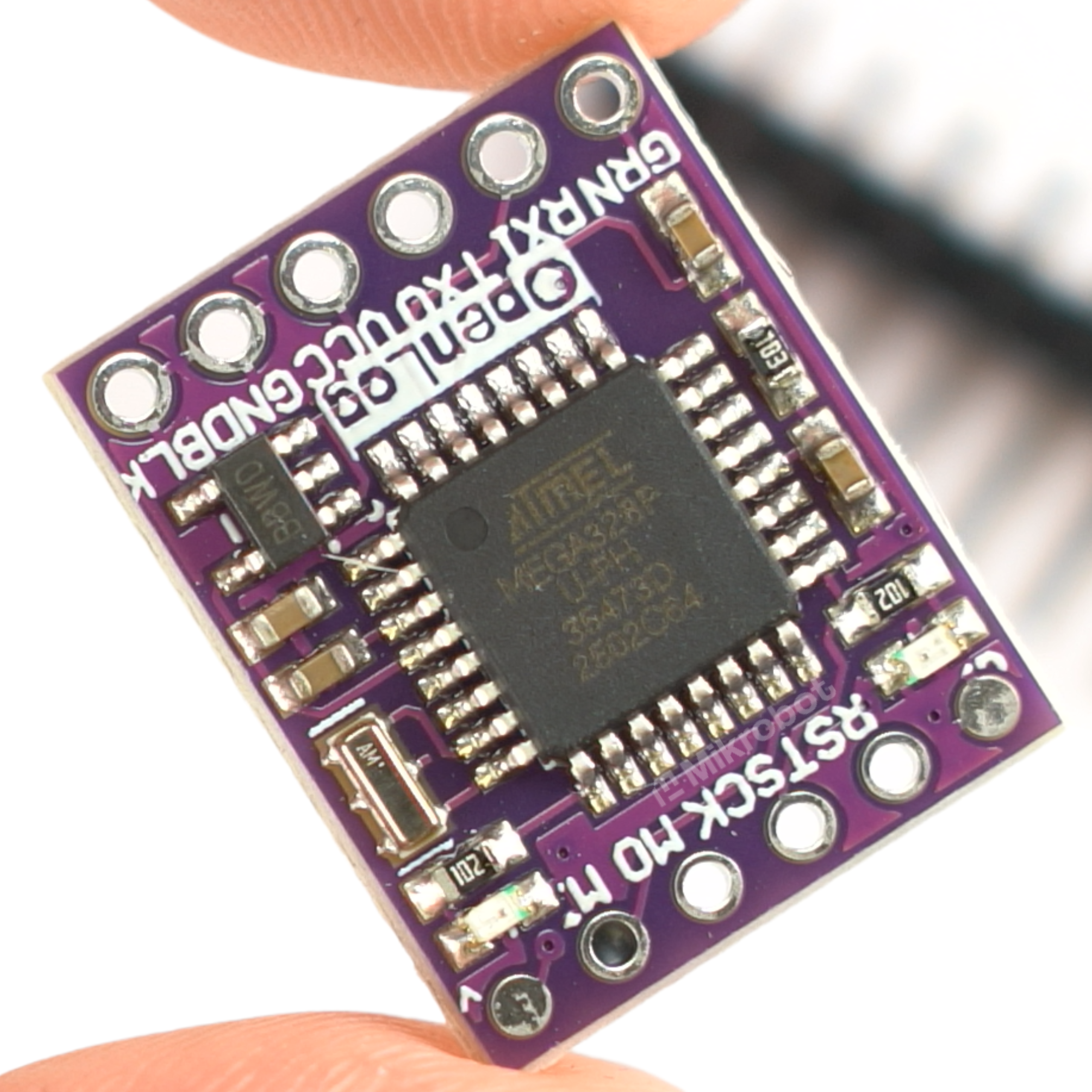

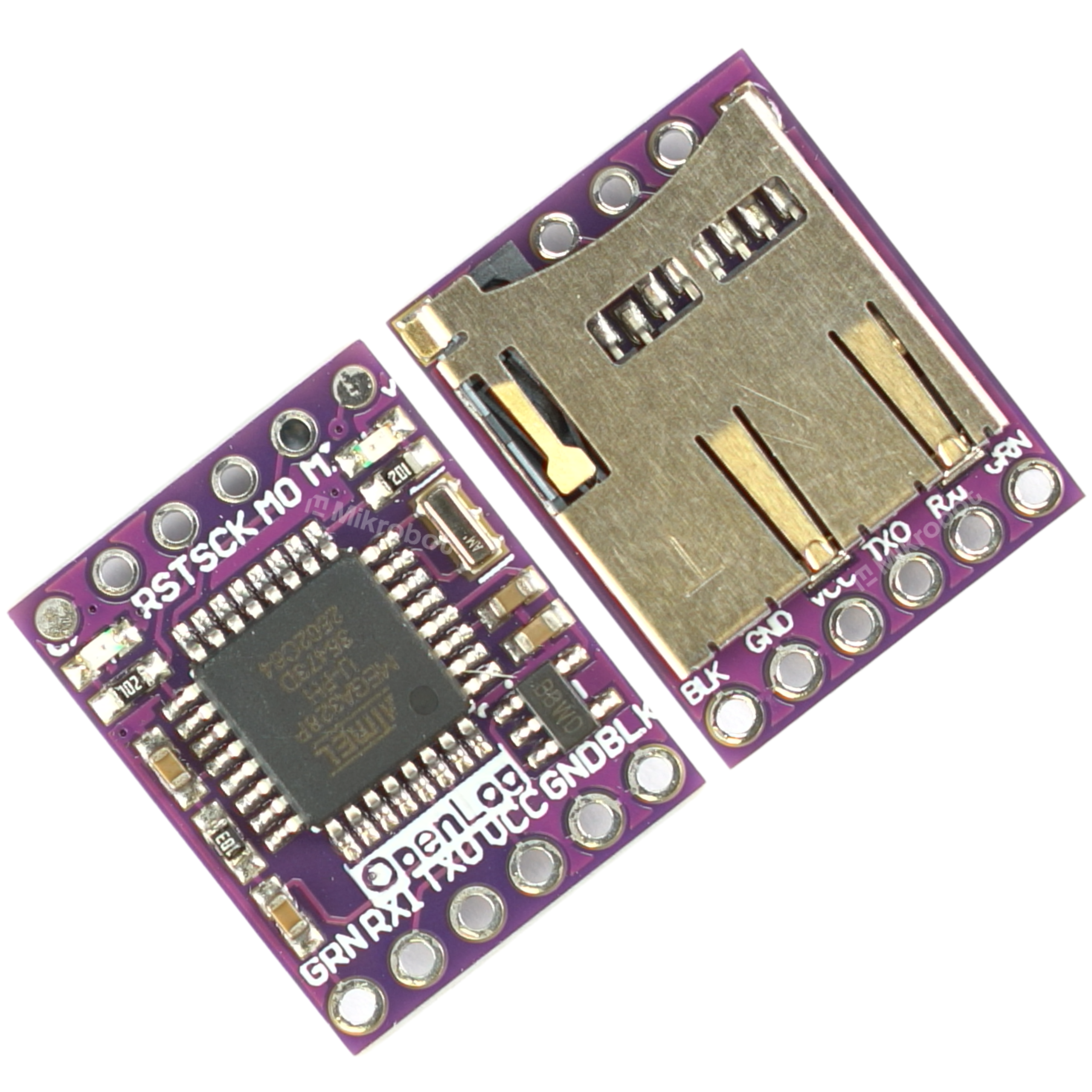

Moduł rejestratora danych OpenLog na kartę TF

Moduł OpenLog to kompaktowy i niezwykle praktyczny rejestrator danych (data logger), który umożliwia zapis informacji przesyłanych przez interfejs UART (TTL) bezpośrednio na kartę TF (microSD). Dzięki wbudowanemu oprogramowaniu, urządzenie przejmuje na siebie pełną obsługę systemu plików, co znacząco odciąża główny mikrokontroler w projekcie. Zastosowany mikrokontroler ATmega328 automatycznie tworzy i zapisuje pliki tekstowe, które następnie można łatwo odczytać na dowolnym komputerze.

Z uwagi na szeroki zakres akceptowanych napięć, rejestrator można w łatwy sposób zintegrować z wieloma platformami deweloperskimi. Jest on doskonale przystosowany do pracy z ekosystemami do Arduino, do ESP8266, do ESP32, do Raspberry Pi, a także STM32 i Raspberry Pi Pico.

Kluczowe cechy techniczne

• Wbudowany mikrokontroler: ATmega328P
• Interfejs komunikacyjny: UART (TTL)
• Napięcie zasilania i poziomów logicznych: 3,3 V - 5 V
• Prędkość transmisji (Baud rate): domyślnie 9600 bps (konfigurowalna)
• Obsługiwany typ nośnika: karty TF (microSD)
• Wspierany system plików: FAT16 oraz FAT32
• Wymiary fizyczne: 20 mm x 16 mm

Korzyści

Wykorzystanie dedykowanego modułu logującego to oszczędność zasobów obliczeniowych i czasu, który musiałby zostać przeznaczony na implementację bibliotek obsługujących karty pamięci.

• Znaczne odciążenie głównego procesora w projekcie dzięki dedykowanemu układowi ATmega328 zajmującemu się operacjami dyskowymi.
• Niezawodna praca z układami zasilanymi napięciem 3,3 V oraz 5 V bez potrzeby stosowania zewnętrznych konwerterów poziomów logicznych.
• Prosty odczyt zgromadzonych logów - dane zapisywane są w powszechnie stosowanym standardzie na wymiennym nośniku.
• Gotowość do współpracy z popularnymi modułami do Arduino, do ESP8266, do ESP32, do Raspberry Pi.

Przykładowe zastosowania

Kompaktowe wymiary oraz asynchroniczny interfejs szeregowy czynią ten rejestrator wysoce uniwersalnym modułem do zastosowań pomiarowych i diagnostycznych.

• Archiwizacja odczytów z czujników środowiskowych (temperatura, wilgotność, jakość powietrza) w systemach automatyki i IoT.
• Zapis parametrów telemetrycznych w pojazdach, dronach i robotach mobilnych jako lokalna czarna skrzynka.
• Długoterminowe logowanie kodów błędów i statusów pracy w zdalnych stacjach pomiarowych zasilanych bateryjnie.
• Rejestracja parametrów zasilania i zużycia energii w przydomowych instalacjach fotowoltaicznych.
• Cykliczny zapis współrzędnych z odbiorników GPS w celu tworzenia historii przebytych tras.

Zawartość zestawu

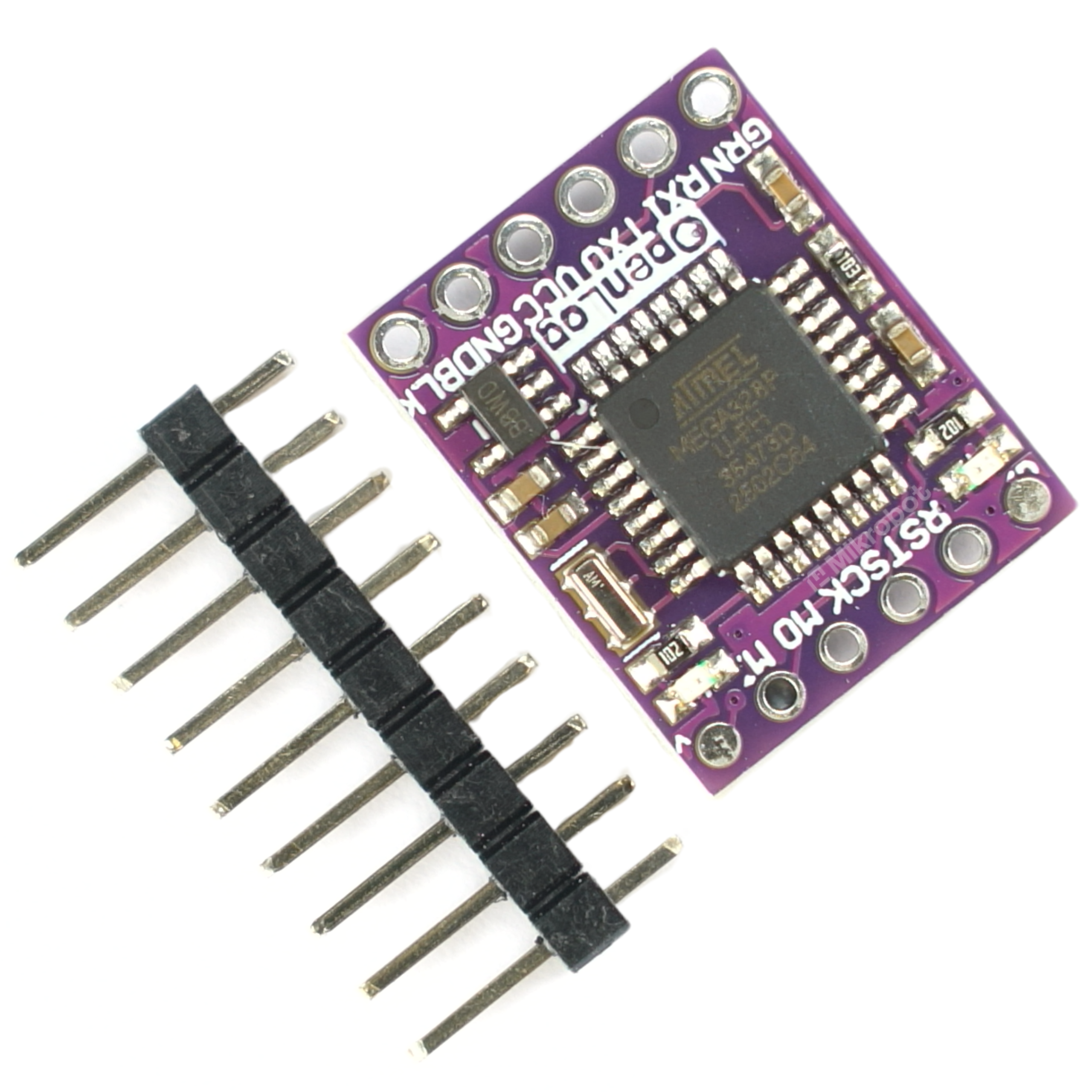

• Moduł rejestratora danych OpenLog
• Piny 1x9 męskie
