Moduł izolacji galwanicznej PC817 optoizolator 4-kanałowy 3-24V transoptor

Moduł izolacji galwanicznej PC817 optoizolator 4-kanałowy 3-24V transoptor do ESP8266, do ESP32, do Arduino, do Raspberry Pi

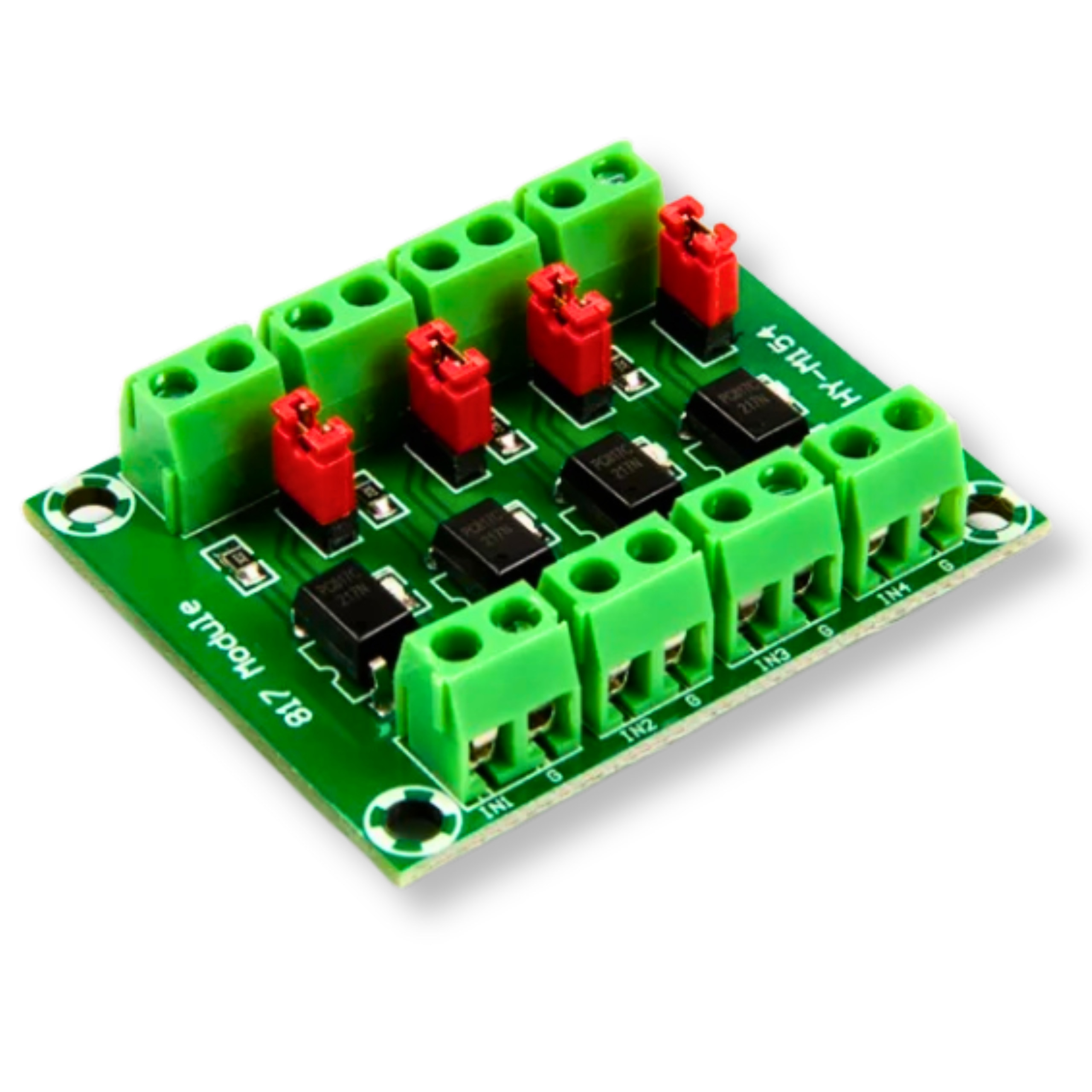

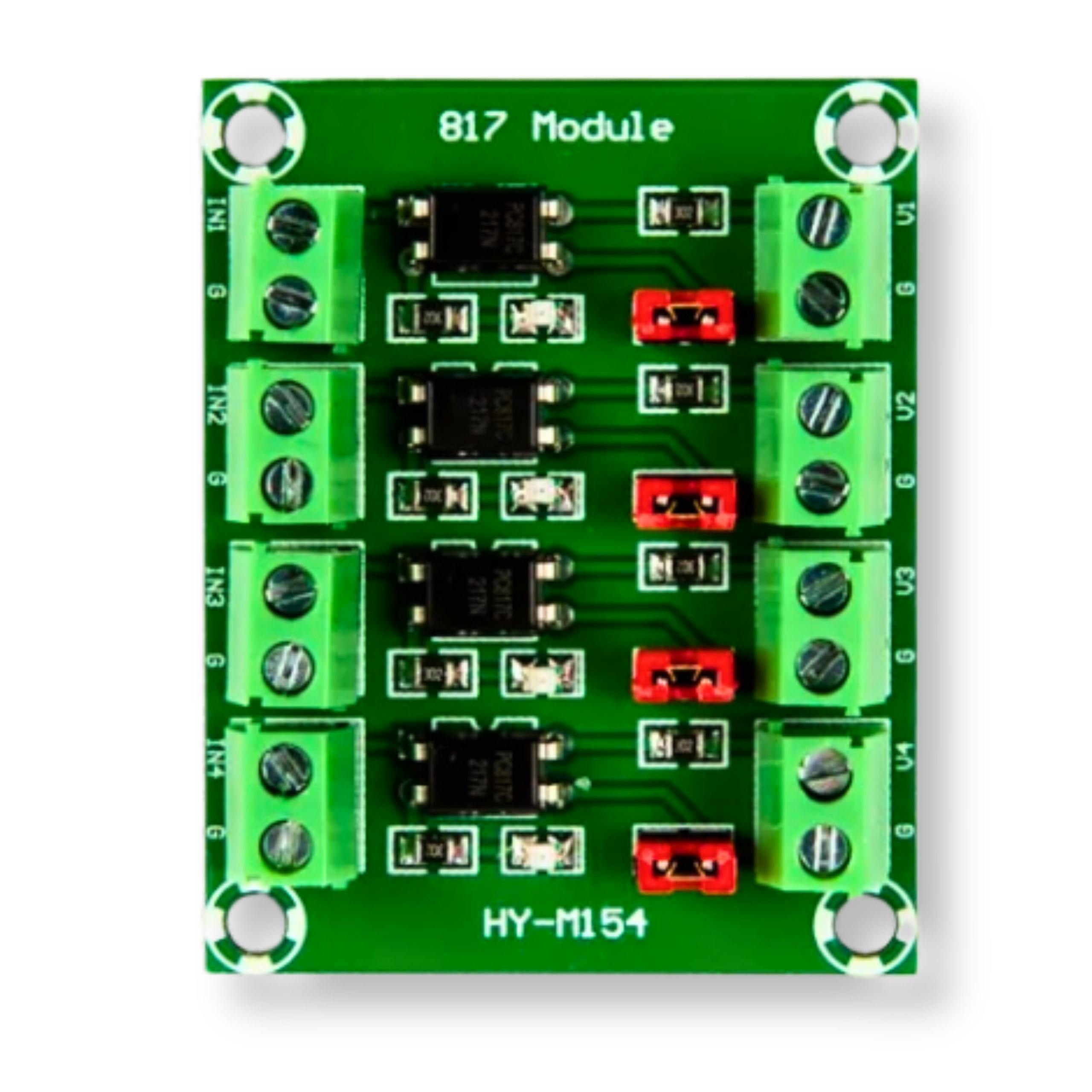

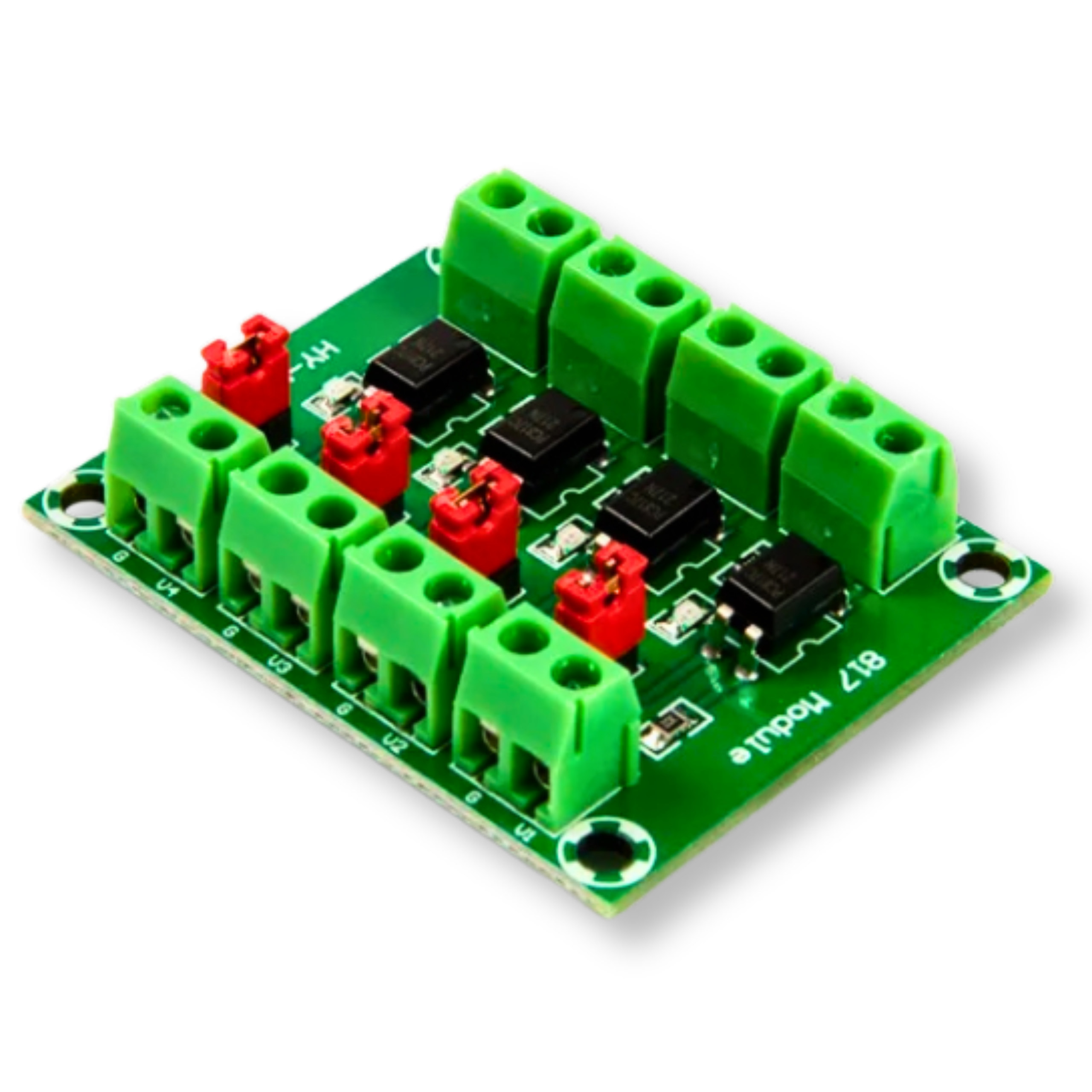

Moduł optoizolatora PC817 to 4-kanałowy separator sygnałów oparty na transoptorach PC817, idealny do izolacji galwanicznej w systemach elektronicznych. Zapewnia skuteczne oddzielenie mikrokontrolerów od obwodów wykonawczych, szczególnie tam, gdzie występują zakłócenia i przepięcia. Doskonale nadaje się do sterowania przekaźnikami, stycznikami i innymi elementami generującymi zakłócenia.

Kluczowe cechy techniczne

• Oparty na niezawodnych transoptorach PC817
• Obsługa 4 niezależnych kanałów sygnałowych
• Szeroki zakres napięcia wejściowego 3,3 - 24V i wyjściowego 3,6 - 30V
• Wysokie napięcie izolacji 5000V zapewniające bezpieczeństwo układów
• Wbudowane zworki konfiguracyjne do zarządzania masą (GND) i stanami logicznymi

Specyfikacja techniczna

• Układ: Transoptor PC817
• Ilość kanałów: 4
• Napięcie izolacji: 5000V
• Napięcie wejściowe: 3,3 - 24V
• Napięcie wyjściowe: 3,6 - 30V
• Maksymalny prąd wyjściowy: 50mA
• Maksymalna częstotliwość: 80kHz
• Rozmiary modułu: 47 x 38 mm

Przykładowe zastosowania

• Izolacja galwaniczna mikrokontrolera od obwodów wykonawczych
• Sterowanie przekaźnikami i stycznikami w aplikacjach przemysłowych
• Przesuwnik poziomu logicznego sygnału
• Ochrona elektroniki sterującej przed przepięciami z sieci
• Separacja sygnałów w środowiskach o wysokim poziomie zakłóceń

Korzyści

• Skuteczna ochrona mikrokontrolerów przed uszkodzeniem w wyniku przepięć
• Stabilna praca systemu dzięki eliminacji zakłóceń z obwodów wykonawczych
• Uniwersalność zastosowań dzięki szerokiemu zakresowi obsługiwanych napięć
• Łatwa konfiguracja izolacji mas za pomocą wbudowanych zworek
• Bezproblemowa integracja z popularnymi platformami deweloperskimi

ℹ Dodatkowe informacje

Moduł nie odwraca logiki sygnału. Posiada zworki umożliwiające wymuszenie wysokiego stanu logicznego na wyjściu. Każdy kanał może mieć połączone masy (GND) po obu stronach płytki, z możliwością odseparowania mas poprzez zdjęcie zworek, zapewniając pełną izolację. Moduł może, w zależności od partii, mieć diody LED sygnalizujące stan pracy kanałów.
