Przetwornica XL4015 DC-DC Step-Down 2-36V 5A 75W z wyświetlaczem obniżająca

Przetwornica XL4015 DC-DC Step-Down z woltomierzem

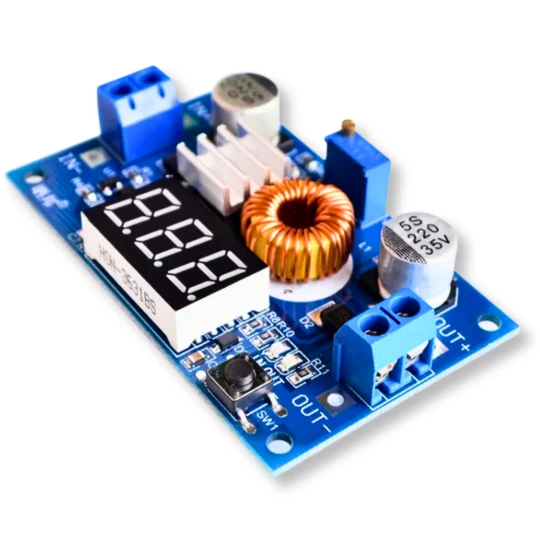

Uniwersalna przetwornica obniżająca napięcie (step-down) oparta na wydajnym układzie XL4015. Jest to idealne rozwiązanie do zasilania układów elektronicznych wymagających stabilnego i precyzyjnie obniżonego napięcia. Moduł został wyposażony w czytelny wyświetlacz LED, który umożliwia monitorowanie napięcia wejściowego lub wyjściowego.

Urządzenie jest proste w obsłudze i pozwala na dokładną regulację napięcia wyjściowego za pomocą wbudowanego potencjometru. W zestawie znajduje się dodatkowy radiator z taśmą 3M do samodzielnego montażu, co zapewnia optymalne chłodzenie przy większych obciążeniach.

Moduł doskonale sprawdzi się jako zasilanie do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Układ sterujący: XL4015
• Napięcie wejściowe: 4V - 38V DC
• Napięcie wyjściowe: 1.25V - 36V DC (płynnie regulowane)
• Maksymalny prąd wyjściowy: 5A
• Maksymalna moc wyjściowa: 75W
• Sprawność energetyczna: do 96%
• Częstotliwość pracy: 180 kHz
• Wymiary modułu: 60 x 37 x 15 mm
• Wbudowany wyświetlacz: LED, wskazanie napięcia wejściowego lub wyjściowego (przełączane dedykowanym przyciskiem)
• Zabezpieczenia: przeciwzwarciowe na wyjściu oraz termiczne

Przykładowe zastosowania

• Zasilanie modułów do Arduino, ESP8266, ESP32 i innych popularnych mikrokontrolerów.
• Konwersja i stabilizacja napięcia w przenośnych systemach zasilania bateryjnego.
• Precyzyjna regulacja napięcia w obwodach oświetleniowych opartych na diodach LED.
• Budowa warsztatowych zasilaczy o regulowanym napięciu wyjściowym.
• Obniżanie napięcia w instalacjach do zasilania drobnej elektroniki.

Korzyści

• Wygodny odczyt parametrów: Zintegrowany woltomierz LED pozwala na bieżąco kontrolować napięcie bez użycia zewnętrznego multimetru.
• Wysoka wydajność prądowa: Możliwość obciążenia do 5A (przy zastosowaniu radiatora) pozwala na zasilanie wymagających układów.
• Szeroki zakres regulacji: Napięcie wyjściowe od 1.25V do 36V DC daje dużą elastyczność w projektach elektronicznych.
• Bezpieczeństwo układu: Wbudowane zabezpieczenia termiczne i przeciwzwarciowe chronią moduł przed uszkodzeniem.
• Kompaktowe wymiary: Niewielki rozmiar płytki ułatwia montaż w obudowach i gotowych urządzeniach.

Ważne informacje użytkowe

Wielooobrotowy potencjometr regulacyjny może wymagać wykonania kilkunastu obrotów w kierunku przeciwnym do ruchu wskazówek zegara przy pierwszym uruchomieniu, zanim napięcie wyjściowe zacznie zauważalnie spadać. Dołączony do zestawu radiator dostarczany jest oddzielnie i wymaga samodzielnego zamocowania na układzie scalonym.
