Przetwornica napięcia 1200W 20A DC Step-Up podwyższająca 8-60V na 12-83V

Przetwornica DC-DC Step-Up 1200W 20A

Wydajny moduł podwyższający napięcie (Step-Up) o maksymalnej mocy wyjściowej 1200W. Przetwornica umożliwia zasilanie układów napięciem wyższym niż dostępne źródło zasilania. Moduł pracuje z napięciem wejściowym w zakresie 8V - 60V DC i pozwala na płynną regulację napięcia wyjściowego od 12V do 83V DC. Układ charakteryzuje się wysoką sprawnością sięgającą 95% oraz stabilną pracą impulsową.

Moduł jest uniwersalny i doskonale sprawdzi się w zaawansowanych projektach elektronicznych. Z powodzeniem może być stosowany do zasilania układów z mikrokontrolerami, w tym do Arduino, do ESP8266, do ESP32 oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Napięcie wejściowe: 8V - 60V DC
• Napięcie wyjściowe: 12V - 83V DC (płynnie regulowane)
• Maksymalny prąd wejściowy: 20A (powyżej 10A zalecane chłodzenie aktywne)
• Maksymalny prąd wyjściowy: 20A
• Maksymalna moc wyjściowa: 1200W
• Sprawność przetwornicy: do 95%
• Częstotliwość pracy: 150kHz
• Zabezpieczenie przed zwarciem: bezpiecznik na wejściu
• Temperatura pracy: od -40°C do +85°C
• Wymiary modułu: 133 mm x 52 mm x 43 mm

Zaawansowane funkcje i regulacja

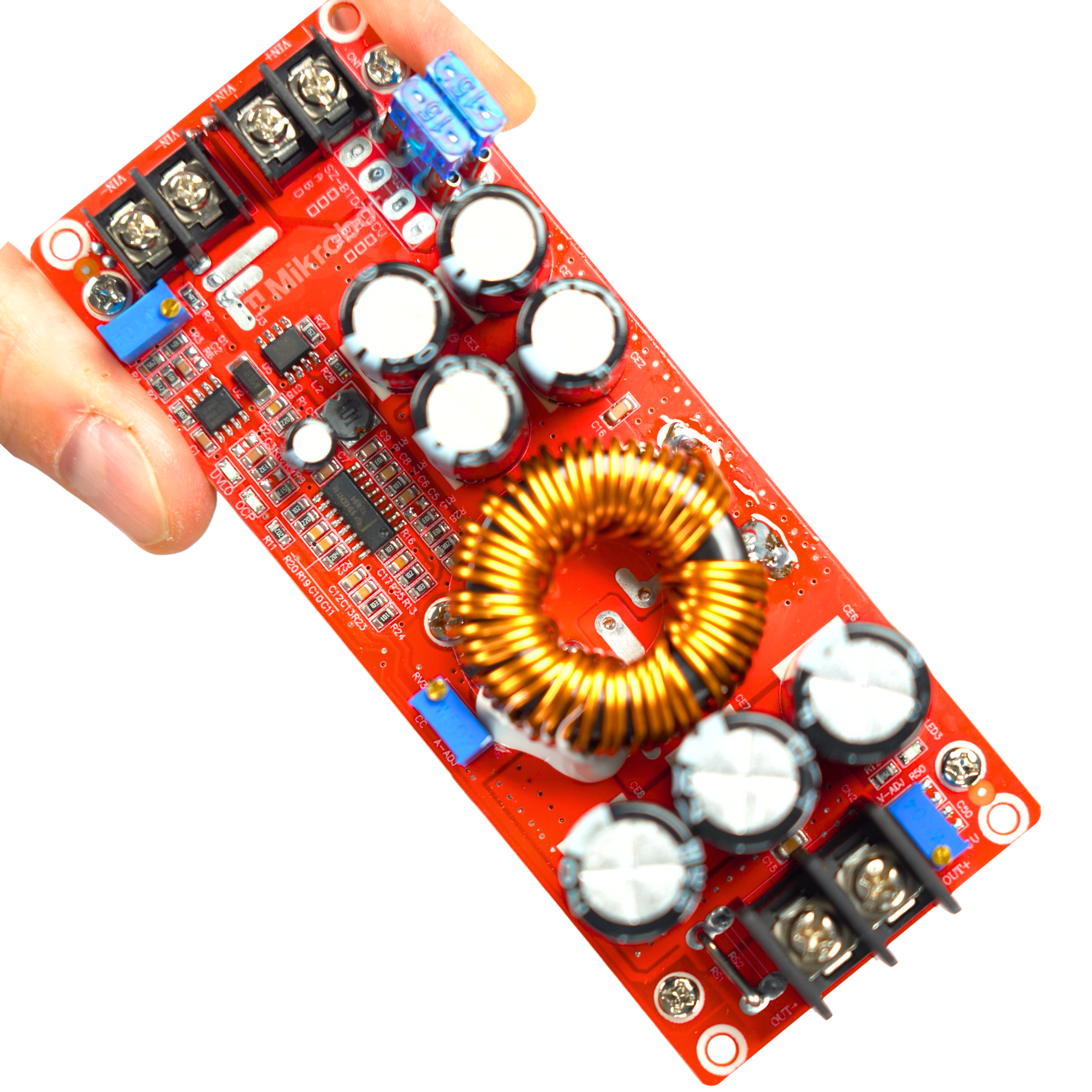

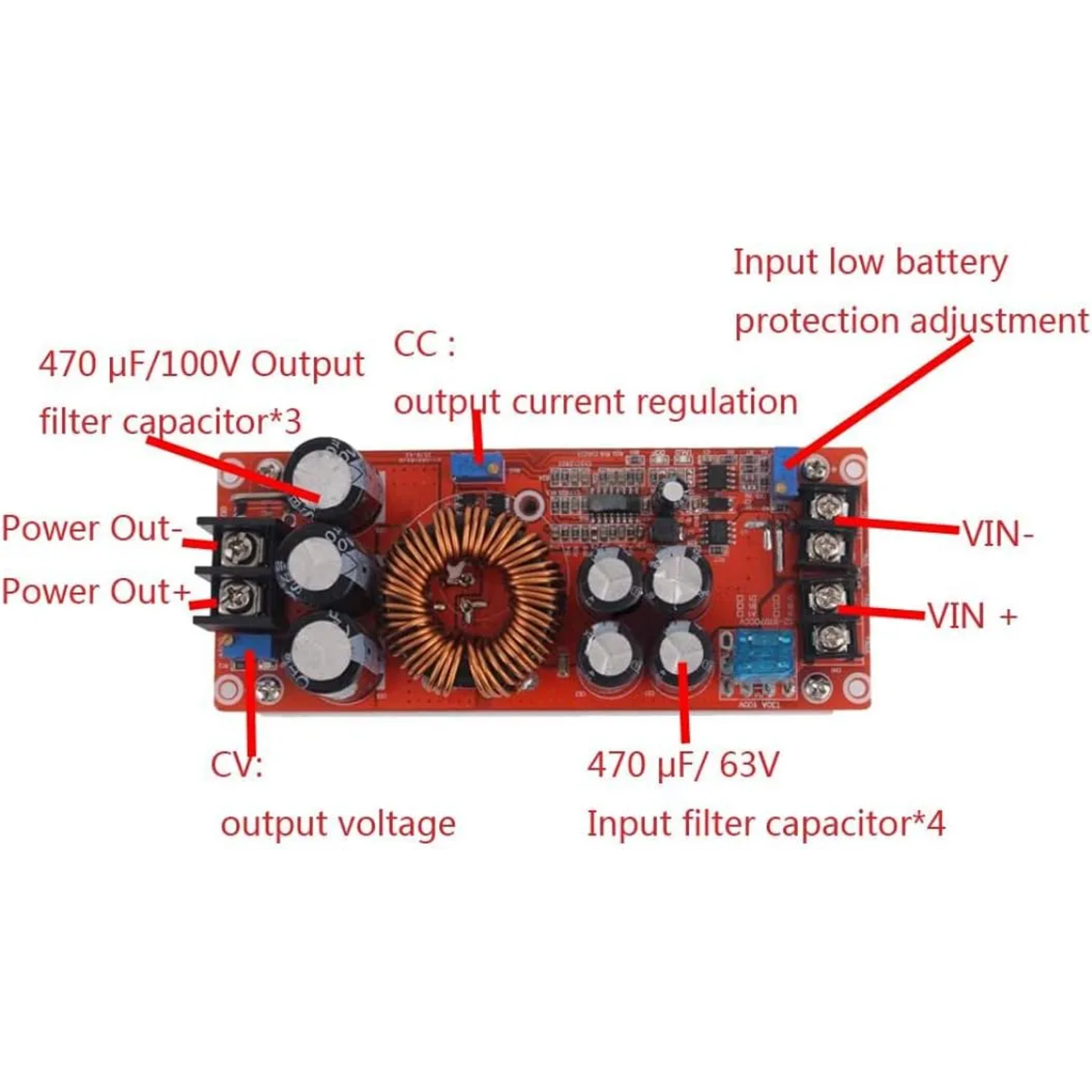

Przetwornica została wyposażona w trzy wieloobrotowe potencjometry pozwalające na precyzyjną konfigurację parametrów pracy. Potencjometr CV służy do regulacji napięcia wyjściowego, natomiast CC pozwala na ustalenie maksymalnego prądu wyjściowego. Dodatkowo moduł posiada regulację minimalnego napięcia wejściowego (RV1), co stanowi zabezpieczenie przed nadmiernym rozładowaniem źródła zasilania - funkcja ta jest kluczowa przy zasilaniu z akumulatorów Li-Ion lub Li-Pol.

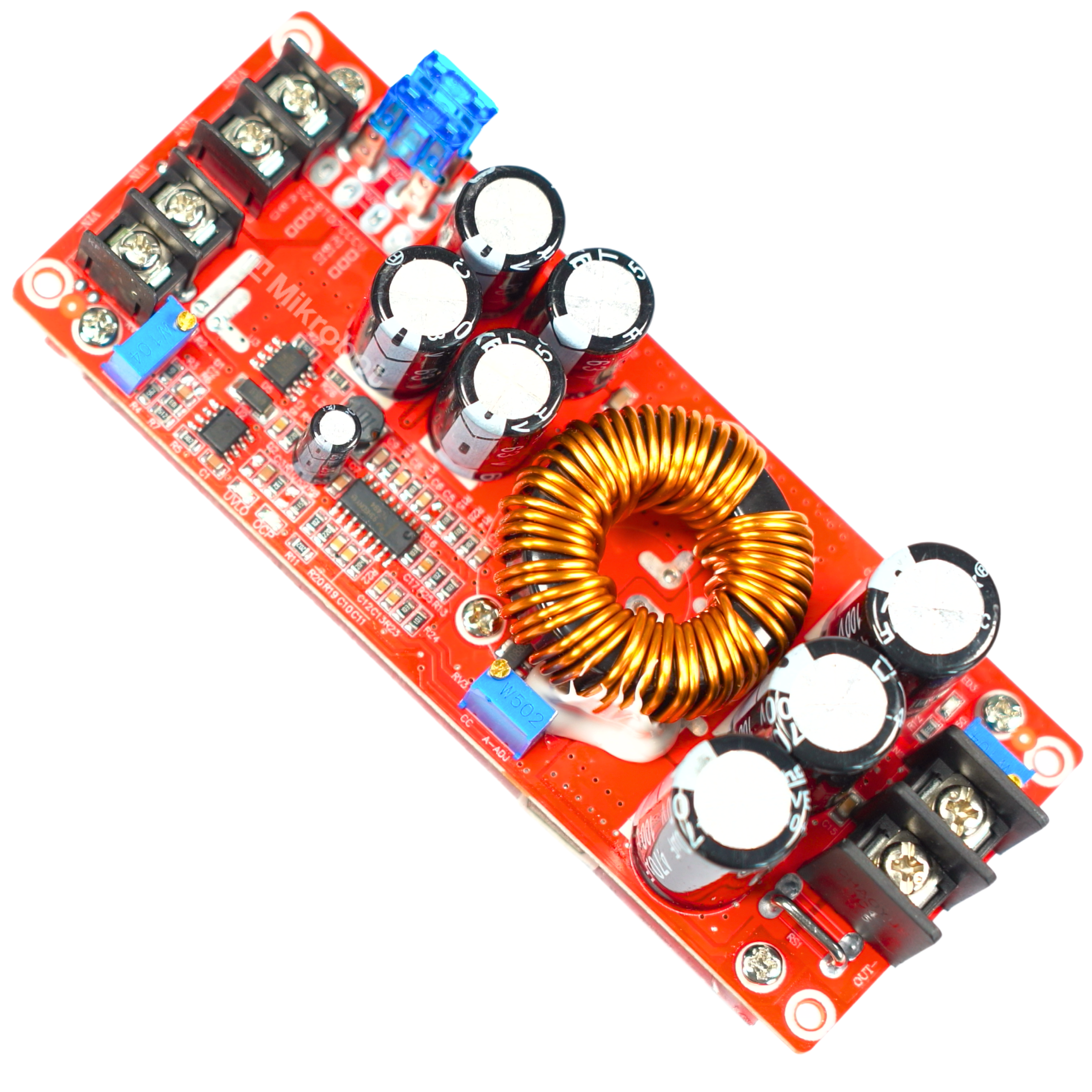

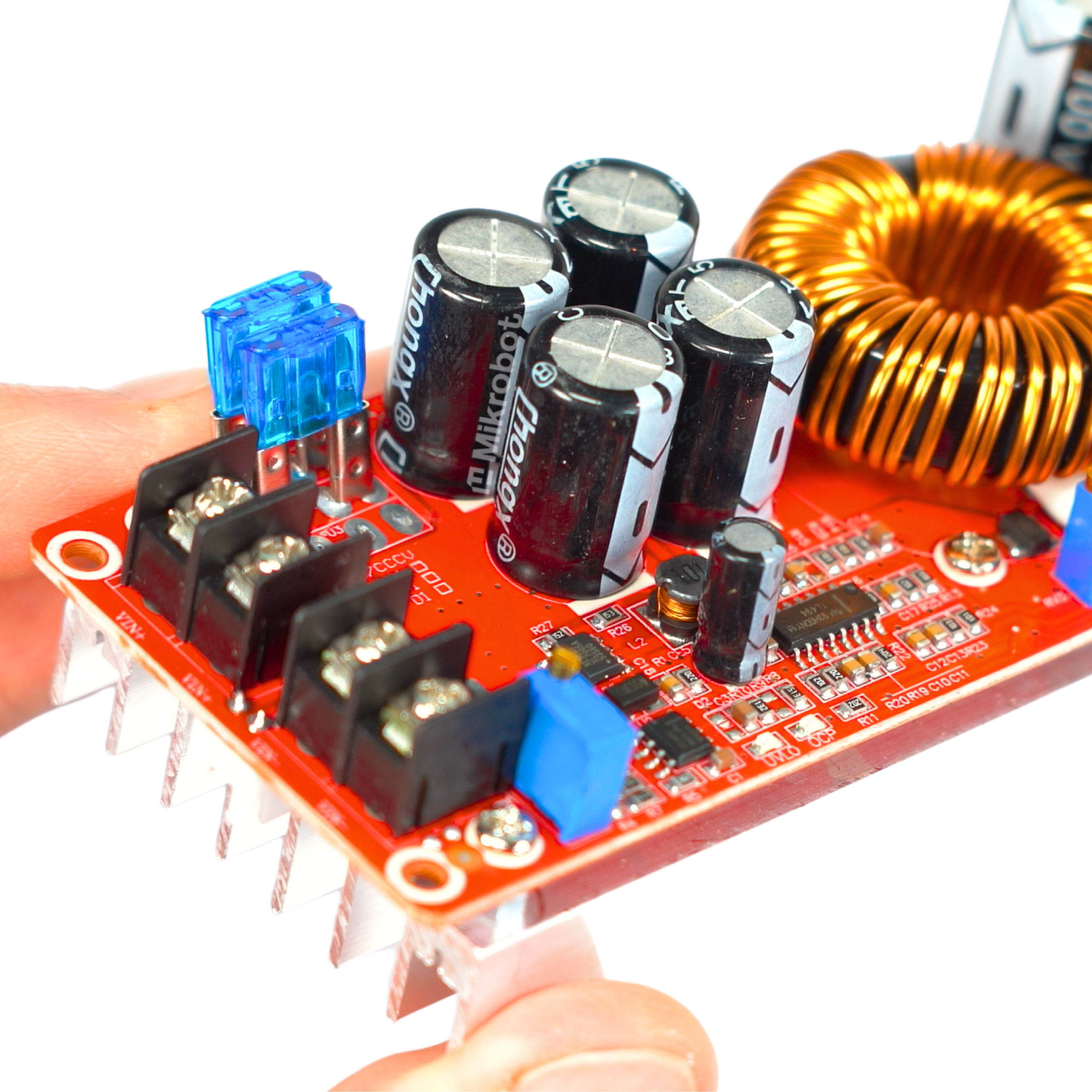

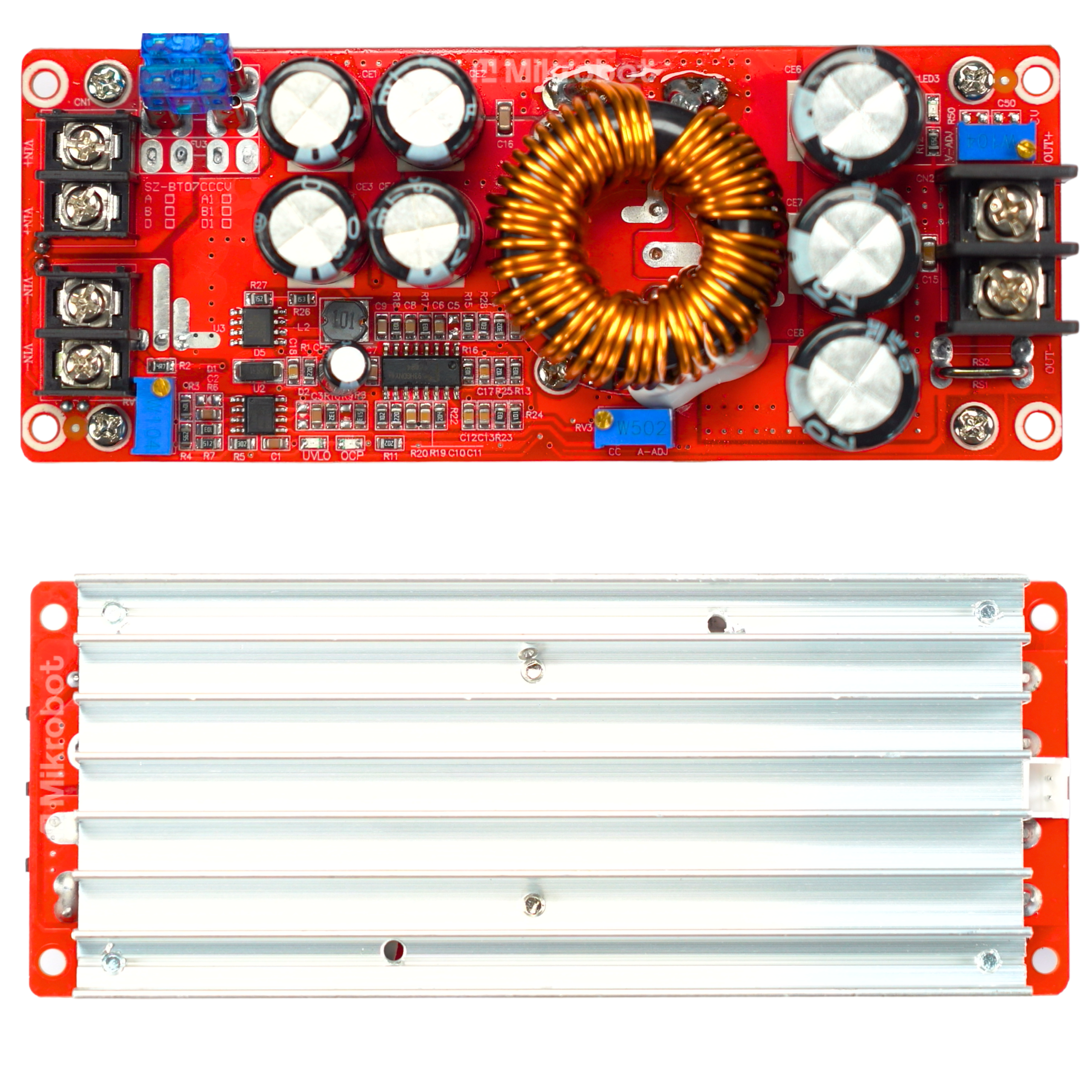

Płytka PCB zawiera masywny aluminiowy radiator odprowadzający ciepło. W przypadku pracy z prądami przekraczającymi 10A, moduł udostępnia dedykowane złącze 12VFAN do podłączenia wentylatora. Napięcie na tym wyjściu pojawia się automatycznie w przypadku wzrostu temperatury układu.

Przykładowe zastosowania

• Zasilanie systemów oświetlenia opartych na diodach LED dużej mocy
• Ładowanie akumulatorów o wyższym napięciu znamionowym ze źródeł o niższym napięciu
• Zasilanie wzmacniaczy audio wymagających podwyższonego napięcia w instalacjach samochodowych 12V
• Zasilanie laptopów oraz przenośnego sprzętu IT z akumulatorów samochodowych
• Budowa wydajnych zasilaczy laboratoryjnych i warsztatowych
• Zasilanie napędów w rowerach elektrycznych i pojazdach EV

Korzyści

• Wysoka wydajność prądowa pozwalająca na zasilanie bardzo wymagających odbiorników
• Stabilność parametrów - ustawione napięcie wyjściowe nie zmienia się pod wpływem wahań napięcia zasilającego
• Wbudowane zabezpieczenia chroniące przed zwarciem oraz nadmiernym rozładowaniem akumulatora zasilającego
• Bezpieczne ładowanie - konstrukcja układu pozwala na ładowanie akumulatorów bez konieczności stosowania dodatkowej diody zabezpieczającej na wyjściu
• Automatyczne sterowanie chłodzeniem dzięki złączu dedykowanemu dla wentylatora 12V

Ważne informacje o bezpieczeństwie

Moduł nie posiada zabezpieczenia przed odwrotną polaryzacją napięcia zasilającego. Niewłaściwe podłączenie przewodów wejściowych spowoduje trwałe uszkodzenie przetwornicy. Przed podłączeniem układu docelowego należy zawsze zmierzyć i wyregulować napięcie wyjściowe. Urządzenie przeznaczone jest do integracji w większych systemach i wymaga podstawowej wiedzy z zakresu elektroniki.
